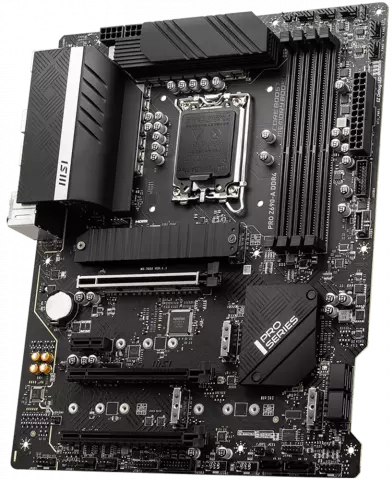

مادربرد MSI مدل Pro Z690-A DDR4
MSI Pro Z690-A DDR4
اتمام موجودی
معرفی محصول

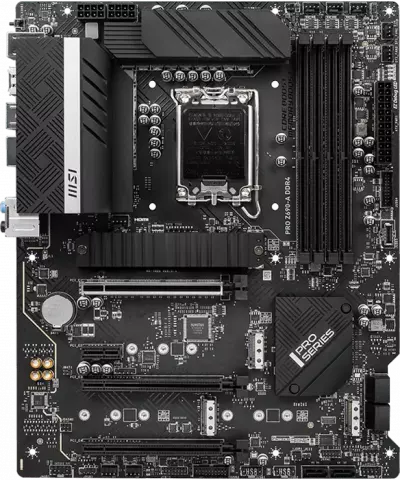

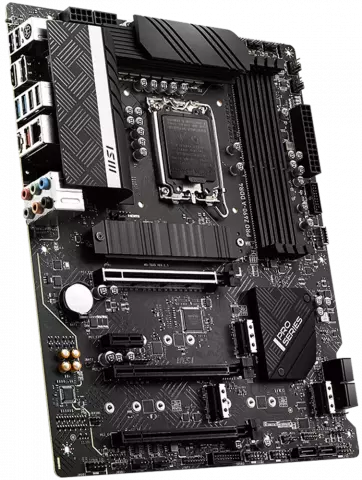

مادربرد ام اس آی مدل MSI Pro Z690-A DDR4 از جمله محصولات بالارده این برند است که با فرم فاکتور ATX، سوکت LGA1700، مبتنی بر چیپست Z690 اینتل تولید شده و میزبان تمامی پردازنده‌های نسل دوازدهمی اینتل برای انجام کارهای حرفه‌ای است.
MSI با در نظر گرفتن 14 فاز تغذیه‌ای پردازنده، موجب عملکرد بهتر این مادربرد شده و همچنین برای تامین برق پردازنده دو کانکتور 8 پینی با فناوری Core Boost برای اجرای راحت‌تر عملیات سنگین بر روی آن، در نظر گرفته است.
چهار اسلات حافظه DIMM با قابلیت پشتیبانی از حداکثر 128 گیگابایت حافظه رم از نوع DDR4 تا فرکانس 5200 مگاهرتز در حالت اورکلاک، در این مادربرد تعبیه شده که از فناوری XMP نیز پشتیبانی می‌نماید.
MSI برای این مادربرد 4 عدد اسلات M.2 در نظر گرفته که بدون نیاز به ابزار خاصی، به راحتی قابل نصب است. اسلات اول قابلیت پشتیبانی از SSDهای با رابط اتصال PCIe 4.0 x4 با فرم فاکتورهای 2242 تا 22110، اسلات دوم PCIe 4.0 x4 با فرم فاکتورهای 2242 تا 2280، اسلات سوم PCIe 3.0 x4 و پشتیبانی از SATA 6Gbps با فرم فاکتورهای 2242 تا 2280 و اسلات آخر PCIe 4.0 x4 و SATA 6Gbps با فرم فاکتور 2242 تا 2280 را دارند. همچنین شش پورت SATA 6Gbps برای نصب حافظه‌ها و اقلامی که از این رابط پشتیبانی می‌نمایند، تعبیه شده است. سایر اسلات‌های این محصول که برای نصب کارت‌های گرافیک و سایر کارت‌های توسعه در نظر گرفته شده، شامل یک اسلات PCIe 5.0 x16، دو اسلات PCIe 3.0 x16 و یک اسلات PCIe 3.0 x1 است.
هیت سینک‌های پیشرفته MSI PWM مجهز به پد حرارتی برای این مدل در نظر گرفته شده تا در کنار خنک کننده FROZR AI به طور خودکار دمای سیستم را تنظیم نماید. البته امکان کنترل کلیه فعالیت‌های این خنک کننده و تنظیم 4 هدف دمایی برای CPU و مادربرد و تنظیم خودکار سرعت فن، برای شما امکان پذیر گشته است.
کانکتورها و هدرهای مهم مادربرد Pro Z690-A شامل یک کانکتور فن پردازنده، یک کانکتور خنک کننده‌های آبی، شش کانکتور فن سیستم، یک کانکتور RGB LED، دو کانکتور RAINBOW LED، چهار EZ Debug LED، کانکتور Front panel audio، دو کانکتور System panel، جامپر Clear CMOS، یک USB 3.2 Gen 2 Type-C، دو کانکتور USB 3.2 Gen 1 و دو کانکتور USB 2.0 است.

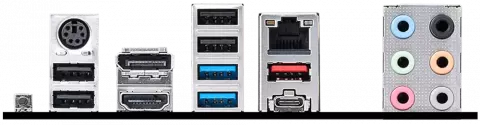

بر روی پنل پشتی نیز یک پورت PS/2 جهت اتصال کیبورد و موس، یک عدد DisplayPort، پورت شبکه 2.5 گیگابیتی، پورت HDMI، چهار پورت USB 2.0، دو پورت USB 3.2 Gen 1 ، یک پورت USB 3.2 Gen 2x2 Type-C، یک پورت USB 3.2 Gen 2، شش پورت صدا با قابلیت پشتیبانی از صدای 7.1 کاناله و دکمه بایوس به چشم می‌خورد.
مشخصات فنی
| مشخصات عمومی | |
| برند | ام اس آی |
| سری | PRO |
| مدل | Z690-A DDR4 |
| مشخصات پردازنده | |
| نوع | مبتنی بر Intel مبتنی بر Intel |
| نوع سوکت | LGA1700 |
| تعداد سوکت | 1 عدد |
| تراشه | Intel Z690 |
| نسل پردازنده قابل پشتیبانی | نسل دوازدهم Intel |
| نوع پردازنده | سری Core، سری Pentium Gold، سری Celeron، نسل دوازدهم Intel |
| فاز تغذيه اي پردازنده | 16 |
| مشخصات حافظه رم | |
| تعداد اسلات | 4 عدد |
| نوع حافظه | DDR4 |
| استاندارد حافظه | 5200(OC)/ 5066(OC)/ 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4200(OC)/ 4000(OC)/ 3800(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200(OC)/ 3200(JEDEC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC) MHz |
| حداکثر رم قابل پشتیبانی | 128 گیگابایت |
| معماري حافظه | دو کاناله |
| قابلیت XMP | بله |
| سایر امکانات | پشتیبانی از non-ECC un-buffered memory |
| کارت گرافیک آنبرد | |
| پورت های خروجی تصویر | 1x DisplayPort
1xHDMI |
| خروجی تصویر | رزولوشن HDMI 2.1 : 4k با فرکانس 60 هرتز رزولوشن DisplayPort 1.4 : 4k با فرکانس 60 هرتز |
| تکنولوژی چندگرافیکی | |
| پشتیبانی از CrossFireX | Supports AMD Crossfire |
| ذخيره سازي | |
| تعداد اسلات M.2 | 4 عدد |
| سوکت M2 | M2_1 slot (from CPU) Supports PCIe 4.0 x4 Supports 2242/ 2260/ 2280/ 22110 storage devices M2_2 slot (from Z690 chipset) Supports PCIe 4.0 x4 Supports 2242/ 2260/ 2280 storage devices M2_3 slot (from Z690 chipset) Supports PCIe 3.0 x4 Supports SATA 6Gb/s Supports 2242/ 2260/ 2280 storage devices M2_4 slot (from Z690 chipset) Supports PCIe 4.0 x4 Supports SATA 6Gb/s Supports 2242/ 2260/ 2280 storage devices |
| پورت SATA 6Gb/s | 6 عدد |
| SATA RAID | 0/1/5/10 |
| Intel Optane Memory | بله |
| سایر امکانات | پشتیبانی از تکنولوژی Intel Smart Response برای پردازنده های سری Core |
| اسلات و پورت های اضافی | |
| PCIe 5.0 x16 | 1 عدد |
| PCIe 3.0/2.0 x16 (max at x4 mode) | 1 عدد |
| PCIe 3.0/2.0 x16 (max at x1 mode) | 1 عدد |
| PCIe 3.0/2.0 x1 | 1 عدد |
| صدا | |
| تراشه صدا | Realtek ALC897 Codec |
| تعداد کانال های صدا | 7.1 کانال |
| تراشه شبکه | |
| مشخصات تراشه شبکه | 1x Intel I225-V 2.5Gbps LAN |
| پورت های پنل پشت | |
| پورت مشترک موس و کیبورد PS/2 | 1 عدد |
| پورت HDMI | 1 عدد |
| پورت DISPLAY | 1 عدد |
| پورت USB | 4 × USB 2.0 2 × USB 3.2 Gen1 1 * USB Type-C 3.2 Gen 2x2 1 × USB 3.2 Gen2 |
| پورت شبکه RJ45 | 1 عدد |
| پورت صدا | 6 عدد |
| دکمه آپديت بايوس | بله |
| مشخصات فنی | |
| فرم فاکتور | ATX |
| کانکتورهای داخلی USB | 1x USB 3.2 Gen 2 10Gbps Type-C port
2x USB 3.2 Gen 1 5Gbps connectors (supports additional 4 USB 3.2 Gen 1 5Gbps ports)
2x USB 2.0 connectors (supports additional 4 USB 2.0 ports) |
| سایر کانکتورهای داخلی | 2x 8-pin ATX 12V power connector
1x 4-pin CPU fan connector
1x 4-pin water-pump fan connector
6x 4-pin system fan connectors
1x Front panel audio connector
2x System panel connectors
1x Chassis Intrusion connector
1x Clear CMOS jumper
1x TPM module connector
1x Tuning controller connector |
| امکانات اختصاصی | M.2 Shield FROZR
Memory Boost
Core Boost
EZ Debug LED
Extended Heatsink Design
Frozr AI Cooling |
| مشخصات فیزیکی | |
| طول | 30.5 سانتیمتر |
| عرض | 24.4 سانتیمتر |
