مادربرد MSI مدل Pro B660M-E DDR4
MSI Pro B660M-E DDR4
اتمام موجودی
معرفی محصول

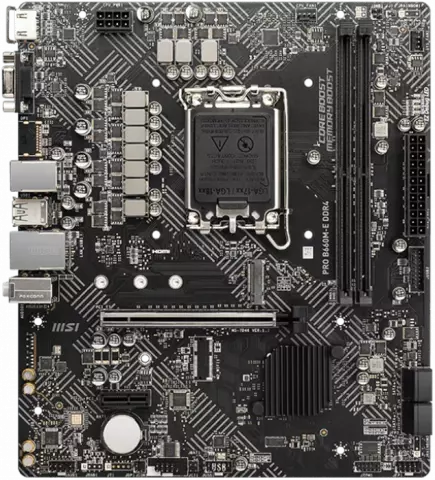

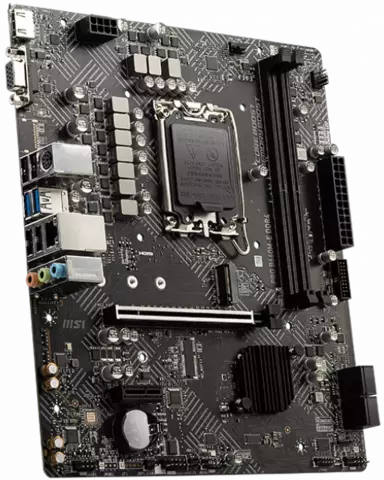

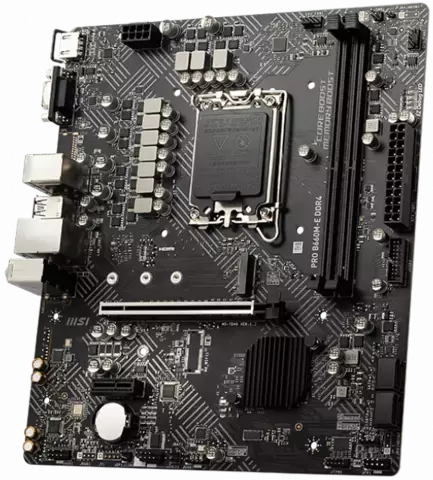

مادربرد ام اس آی مدل MSI Pro B660M-E DDR4 با فرم فاکتور mATX تولید شده و قابل قرارگیری در انواع کیس با ابعاد مختلف را دارد تا سیستم میان رده خود را برای کاربری اداری آماده نمایید. این مادربرد با تراشه B660 اینتل و سوکت LGA1700 ارائه شده و از تمامی پردازنده‌های نسل دوازدهمی اینتل پشتیبانی می‌کند.
دو اسلات حافظه DIMM با معماری دوکاناله که قابلیت پشتیبانی از 64 گیگابایت حافظه رم DDR4 تا فرکانس کاری 4600 مگاهرتز در حالت اورکلاک و پشتیبانی از XMP را دارند، در این مادربرد قرار داده شده است.
MSI برای نصب SSD بدون نیاز به ابزار، یک اسلات M.2 با قابلیت پشتیبانی از SSDهای با رابط اتصال PCIe 3.0 x4 و SATA 6Gb/s با فرم فاکتورهای 2242 تا 2280 و چهار اسلات SATA 6Gb/s در نظر گرفته است. همچنین یک پورت PCIe 4.0 x16 و یک پورت PCIe 3.0/2.0 x1 برای نصب کارت گرافیک و سایر کارت‌های توسعه در این مادربرد قرار داده شده است.
کانکتورها و هدرهای مهم این محصول شامل یک کانکتور 8 پین برق پردازنده، یک کانکتور 4 پین فن پردازنده، یک کانکتور 4 پین فن سیستم، دو کانکتور System panel، جامپر Clear CMOS، چهار EZ Debug LED، یک کانکتور Front panel audio، دو USB 3.2 Gen 1 و دو USB 2.0 است.

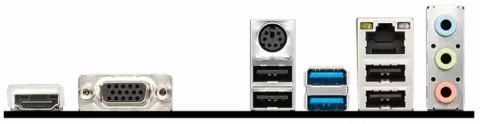

در قسمت پنل پشتی نیز یک پورت مشترک PS/2، یک پورت HDMI، یک پورت VGA، دو پورت USB 3.2 Gen 1، پورت LAN، چهار پورت USB 2.0 و سه پورت صدا با قابلیت پخش صدای 7.1 کاناله به چشم می‌خورد.
مشخصات فنی
| مشخصات عمومی | |
| برند | ام اس آی |
| سری | PRO |
| مدل | B660M-E DDR4 |
| مشخصات پردازنده | |
| نوع | مبتنی بر Intel |
| نوع سوکت | LGA1700 |
| تعداد سوکت | 1 عدد |
| تراشه | Intel B660 |
| نسل پردازنده قابل پشتیبانی | نسل دوازدهم Intel |
| نوع پردازنده | سری Core ،سری Pentium Gold، سری Celeron، نسل دوازدهم Intel |
| مشخصات حافظه رم | |
| تعداد اسلات | 2 عدد |
| نوع حافظه | DDR4 |
| استاندارد حافظه | 4600(OC)/ 4400(OC)/ 4266(OC)/ 4200(OC)/ 4000(OC)/ 3800(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200(OC)/ 3200(JEDEC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC) MHz |
| حداکثر رم قابل پشتیبانی | 64 گیگابایت |
| معماري حافظه | دو کاناله |
| قابلیت XMP | بله |
| سایر امکانات | پشتیبانی از non-ECC un-buffered memory |
| کارت گرافیک آنبرد | |
| پورت های خروجی تصویر | 1x HDMI 2.1
1x VGA |
| خروجی تصویر | رزولوشن HDMI 2.1 : 4k با فرکانس 60 هرتز رزولوشن VGA : 2048x1536 با فرکانس 50 هرتز 2048x1280 با فرکانس 60 هرتز 1920x1200 با فرکانس 60 هرتز |
| ذخيره سازي | |
| تعداد اسلات M.2 | 1 عدد |
| سوکت M2 | 1x M.2 slot (Key M, from B660 chipset) Supports up to PCIe 3.0 x4 Supports up to SATA 6Gb/s Supports 2242/ 2260/ 2280 storage devices |
| پورت SATA 6Gb/s | 4 عدد |
| SATA RAID | 0,1,5,10 |
| Intel Optane Memory | بله |
| اسلات و پورت های اضافی | |
| PCIe 4.0 x16(x16 mode) | 1 عدد |
| PCIe 3.0/2.0 x1 | 1 عدد |
| صدا | |
| تراشه صدا | Realtek ALC892/ ALC897 Codec |
| تعداد کانال های صدا | 7.1 کانال |
| تراشه شبکه | |
| مشخصات تراشه شبکه | 1x Intel I219V 1Gbps LAN controller |
| پورت های پنل پشت | |
| پورت مشترک موس و کیبورد PS/2 | 1 عدد |
| پورت D-SUB | 1 عدد |
| پورت HDMI | 1 عدد |
| پورت USB | 2 × USB 3.2 Gen1 4 × USB 2.0 |
| پورت شبکه RJ45 | 1 عدد |
| پورت صدا | 3 عدد |
| مشخصات فنی | |
| فرم فاکتور | mATX |
| کانکتورهای داخلی USB | 2x USB 3.2 Gen 1 5Gbps
2x USB 2.0 |
| سایر کانکتورهای داخلی | 1x 4-pin CPU fan connector
1x 4-pin system fan connector
1x Front panel audio connector
1x Chassis Intrusion connector
1x TPM module connector
1x Clear CMOS jumper
4x EZ Debug LED |
| مشخصات فیزیکی | |
| طول | 24.4 سانتیمتر |
| عرض | 21.1 سانتیمتر |
