مادربرد MSI مدل MPG Z690 EDGE WIFI DDR4
MSI MPG Z690 EDGE WIFI DDR4
اتمام موجودی
معرفی محصول

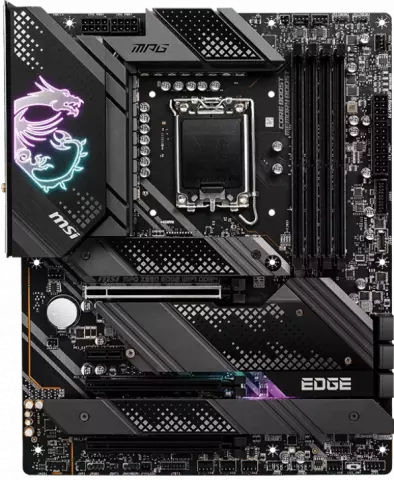

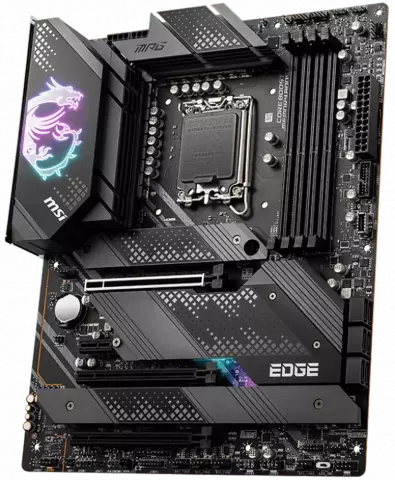

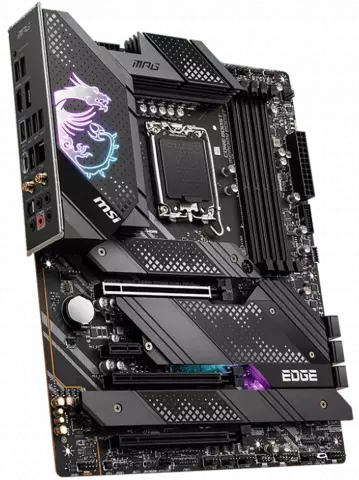

مادربرد MSI مدل MSI MPG Z690 EDGE WIFI DDR4 یکی از محصولات با‌کیفیت این برند با فاکتورفرم ATX بوده که جمع‌آوری عناصر مورد نیاز سیستم شما را به دوش کشیده و برای افرادی مناسب است که به دنبال یک مادربرد قدرتمند برای انجام بدون نقص فعالیت ها و استفاده از امکانات نسل 12 باشند. این مدل از تراشه Z690 اینتل، سوکت LGA1700 و پردازنده‌های نسل 12 اینتل پشتیبانی می‌کند. چهار اسلات با قابلیت پشتیبانی 128 گیگابایت حافظه رم DDR4، با معماری دو‌کاناله در این مادربرد قرار گرفته‌اند.
این مادربرد شامل چهار اسلات M.2 است که قابلیت پشتیبانی از PCIe نسل چهارم را دارد که از بین این چهار اسلات، یک اسلات از فرم‌فاکتور 22110 و سه اسلات دیگر از فرم‌فاکتور 2280 پشتیبانی می‌کنند. یک اسلات PCIe 5.0 x16، دو اسلات PCIe 3.0 x16 که از حالت x4 پشتیبانی می‌کند، یک اسلات PCIe 3.0 x1 و 6 پورت SATA با سرعت 6 گیگابیت بر ثانیه بر روی این مدل تعبیه شده‌اند.
وظیفه مهم تغذیه پردازنده و همچنین RAM سیستم در این مادربرد برعهده یک مدار تغذیه قدرتمند 18 فازی است تا در بار کاری و پردازش‌های سنگین نیز، سیستم با کمبود توان مواجه نگردد. دو کانکتور 8 پین نیز مسئولیت ورودی برق را بر عهده دارند.
از مهم ترین Headerهای به کار رفته در این محصول می‌توان به یک کانکتور 4 پین RGB LED، سه کانکتور 3 پین RAINBOW LED، یک کانکتور 4 پین پمپ فن آبی، شش کانکتور 4 پین فن کیس، یک کانکتور متداول فرانت پنل و صدای جلوی کیس، یک کانکتور جهت نصب ماژول TPM، یک کانکتور Tuning Controller و یک جامپر Clear CMOS شاره کرد.

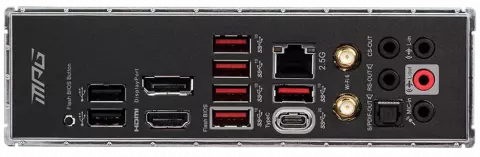

در پنل پشت یک پورت USB-C 3.2 Gen 2x2، پنج پورت USB-A 3.2، دو پورت USB-A 2.0، یک DisplayPort، یک پورت HDMI، پورت شبکه 2.5 گیگابیتی، 5 پورت صدا، دکمه آپدیت بایوس و خروجی S/PDIF دیده می‌شود. همچنین این مدل از WiFi 6 و بلوتوث v5.2 پشتیبانی می‌کند.
مشخصات فنی
| مشخصات عمومی | |
| برند | ام اس آی |
| سری | MPG |
| مدل | Z690 EDGE WIFI DDR4 |
| مشخصات پردازنده | |
| نوع | مبتنی بر Intel |
| نوع سوکت | LGA1700 |
| تعداد سوکت | 1 عدد |
| تراشه | Intel Z690 |
| نسل پردازنده قابل پشتیبانی | نسل دوازدهم Intel |
| نوع پردازنده | سری Core ، سری Pentium Gold، سری Celeron، نسل دوازدهم Intel |
| فاز تغذيه اي پردازنده | 16+1+1 |
| مشخصات حافظه رم | |
| تعداد اسلات | 4 عدد |
| نوع حافظه | DDR4 |
| استاندارد حافظه | Supports 1R 2133/ 2666/ 2933/ 3200 MHz (by JEDEC & POR)1
Max. overclocking frequency:
1DPC 1R Max speed up to 5200+ MHz
1DPC 2R Max speed up to 4800+ MHz
2DPC 1R Max speed up to 4400+ MHz
2DPC 2R Max speed up to 4000+ MHz |
| حداکثر رم قابل پشتیبانی | 128 گیگابایت |
| معماري حافظه | دو کاناله |
| قابلیت XMP | بله |
| کارت گرافیک آنبرد | |
| پورت های خروجی تصویر | 1x HDMI 2.1
1x DisplayPort 1.4 |
| خروجی تصویر | رزولوشن HDMI : 4K با فرکانس 60 هرتز رزولوشن DisplayPort : 4K با فرکانس 60 هرتز |
| تکنولوژی چندگرافیکی | |
| پشتیبانی از CrossFireX | Supports AMD CrossFire Technology |
| ذخيره سازي | |
| تعداد اسلات M.2 | 4 عدد |
| سوکت M2 | 4x M.2 slots (Key M) |
| پورت SATA 6Gb/s | 6 عدد |
| SATA RAID | Supports RAID 0, RAID 1 and RAID 10 for SATA storage devices1 Supports RAID 0, RAID 1 , RAID 5 and RAID 10 for M.2 NVMe storage devices |
| Intel Optane Memory | بله |
| اسلات و پورت های اضافی | |
| PCIe 5.0 x16 | 1 عدد |
| PCIe 3.0/2.0 x16 (max at x4 mode) | 2 عدد |
| PCIe 3.0/2.0 x1 | 1 عدد |
| صدا | |
| تراشه صدا | Realtek ALC4080 Codec |
| تعداد کانال های صدا | 7.1 کانال |
| تراشه شبکه | |
| مشخصات تراشه شبکه | 1x Intel I225V 2.5Gbps LAN controller |
| شبکه بی سیم | Intel Wi-Fi 6 The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz/ 5GHz (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax |
| بلوتوث | v5.2 |
| پورت های پنل پشت | |
| پورت HDMI | 1 عدد |
| پورت DISPLAY | 1 عدد |
| پورت USB | 2 × USB 2.0 1 * USB Type-C 3.2 Gen 2x2 USB 3.2 Gen 2 x 5 |
| پورت شبکه RJ45 | 1 عدد |
| پورت صدا | 5 عدد |
| Wi-Fi | بله |
| دکمه آپديت بايوس | بله |
| پورت S/PDIF out | 1 عدد |
| مشخصات فنی | |
| فرم فاکتور | ATX |
| کانکتورهای داخلی USB | 1xUSB 3.2 (Gen 2 Type C)
2xUSB 3.2 (Gen 1 Type A)
4xUSB 2.0 |
| سایر کانکتورهای داخلی | 1x 24-pin ATX main power connector
1x 4-pin CPU fan connector
1x 4-pin water-pump fan connector
1xTPM module connector
1x Clear CMOS jumper
1x Tuning controller connector |
| قابلیت RGB | بله |
| مشخصات فیزیکی | |
| طول | 30.5 سانتیمتر |
| عرض | 24.4 سانتیمتر |
