مادربرد MSI مدل MPG Z690 CARBON WIFI
MSI MPG Z690 CARBON WIFI
اتمام موجودی
معرفی محصول

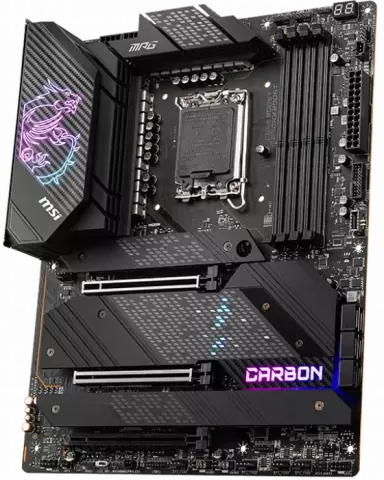

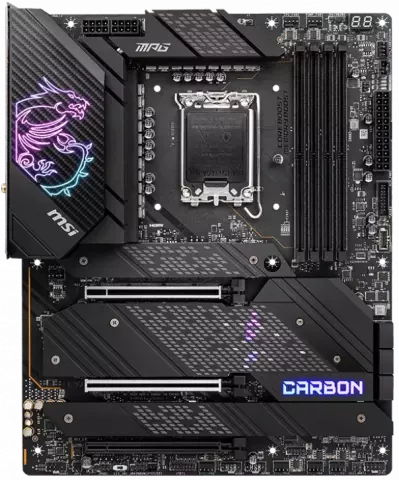

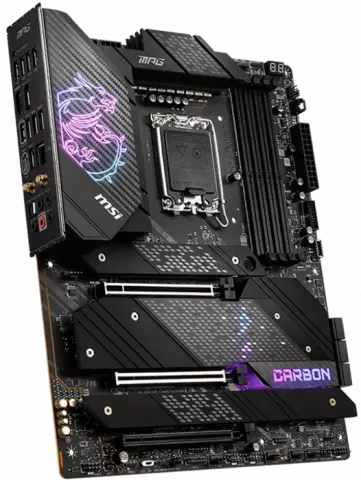

مادربرد ام اس آی مدل MSI MPG Z690 CARBON WIFI، یکی از محصولات خوش‌ساخت این برند بوده که با تراشه پرچمدار Z690 و فاکتورفرم ATX برای پردازنده‌های قوی نسل 12 اینتل با سوکت LGA1700 طراحی شده است. مدار تغذیه قدرتمند با 18+1+1 فاز، اطمینان حاصل می‌کند که سیستم در سخت ترین شرایط و پردازش‌های فوق سنگین نیز به‌خوبی به عملکرد خود ادامه دهد. دو کانکتور 8 پین برق برای تغذیه پردازنده و RAM توسط فناوری انحصاری Core Boost، بر روی این برد تعبیه شده است. هیت سینک‌های باکیفیت، علاوه بر کاربرد خنک‌کنندگی، جلوه خاص و زیبایی به این مادربرد قدرتمند بخشیده اند.
این مادربرد دارای 4 اسلات حافظه از جدیدترین نوع یعنی DDR5 با پشتیبانی از نسل سوم پروفایل XMP و 128 گیگابایت حافظه بوده که دارای معماری دوکاناله است و در حالت اورکلاک از فرکانس حداکثر 6666 مگاهرتز پشتیبانی می‌کند.
5 اسلات M.2 که چهارتا از آن‌ها از PCIe نسل 4 پشتیبانی می‌کنند و مناسب نصب SSD هستند، سه اسلات PCI-E که دوتا از آن‌ها مناسب نصب کارت گرافیک و کارت‌های توسعه جانبی هستند و 6 درگاه SATAIII با سرعت 6 گیگابیت بر ثانیه مناسب نصب تجهیزات ذخیره‌سازی برای این مادربرد در نظر گرفته شده است.
از مهم ترین کانکتورهای به کار رفته در این مادربرد می‌توان به یک کانکتور USB-C 3.2 Gen 2، دو کانکتور USB-A 3.2 Gen 1، دو کانکتور USB-A 2.0، یک کانکتور 4 پین اتصال فن پردازنده، 1 کانکتور 4 پین اتصال پمپ خنک‌کننده مایع، 6 کانکتور 4 پین فن کیس، 1 کانکتور نصب ماژول TPM، یک کانکتور Tuning Controller و 1 جامپر Clear CMOS اشاره کرد.
برای شخصی‌سازی هرچه بیشتر نورپردازی، 1 کانکتور 4 پین نصب تجهیزات RGB، یک کانکتور CORSAIR LED، هدرهای Debug و سوییچ‌های روشن و خاموش کردن LED ها بر روی این برد تعبیه شده‌اند.

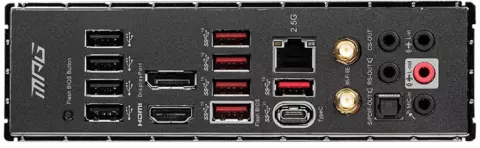

پورت‌های به کار رفته در پنل پشت نیز تعدد بالایی دارد و راحتی کاربر هنگام استفاده را تضمین می‌کنند. این پورت‌ها شامل پنج پورت USB-A 3.2 gen 2، یک پورت USB-C 3.2 Gen 2x2، چهار پورت USB-A 2.0، DisplayPort، HDMI، پورت شبکه 2.5 گیگابیتی، 5 پورت صدا و یک خروجی S/PDIF می‌شوند. دکمه Flash Bios برای آپدیت بایوس مادربرد و ماژول های Wi-Fi 6E نیز در پنل پشتی دیده می‌شود. همچنین این مدل از بلوتوث v5.2 پشتیبانی می‌کند.
مشخصات فنی
| مشخصات عمومی | |
| برند | ام اس آی |
| مدل | MPG Z690 CARBON WIFI |
| مشخصات پردازنده | |
| نوع | مبتنی بر Intel |
| نوع سوکت | LGA1700 |
| تعداد سوکت | 1 عدد |
| تراشه | Intel Z690 |
| نسل پردازنده قابل پشتیبانی | نسل دوازدهم Intel |
| نوع پردازنده | سری Core، سری Pentium Gold، سری Celeron، نسل دوازدهم Intel |
| فاز تغذيه اي پردازنده | 18 |
| مشخصات حافظه رم | |
| تعداد اسلات | 4 عدد |
| نوع حافظه | DDR5 |
| استاندارد حافظه | 6666(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6133(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5333(OC)/ 5200(OC)/ 5066(OC)/ 5000(OC)/ 4800(JEDEC) MHz |
| حداکثر رم قابل پشتیبانی | 128 گیگابایت |
| معماري حافظه | دو کاناله |
| قابلیت XMP | بله |
| کارت گرافیک آنبرد | |
| پورت های خروجی تصویر | 1x HDMI 2.1
1x DisplayPort 1.4 |
| خروجی تصویر | رزولوشن HDMI : 4K با فرکانس 60 هرتز رزولوشن DisplayPort : 4K با فرکانس 60 هرتز |
| تکنولوژی چندگرافیکی | |
| پشتیبانی از CrossFireX | از تکنولوژی AMD CrossFire پشتیبانی می کند |
| ذخيره سازي | |
| تعداد اسلات M.2 | 5 عدد |
| سوکت M2 | 4x M.2 Gen4 x4 64Gbps slots 1x M.2 Gen3 x4 32Gbps slot |
| پورت SATA 6Gb/s | 6 عدد |
| SATA RAID | RAID 0/1/10 |
| Intel Optane Memory | بله |
| اسلات و پورت های اضافی | |
| PCIe 5.0 x16 | 2 عدد |
| PCIe 3.0/2.0 x16 (x16 mode) | 1 عدد |
| صدا | |
| تراشه صدا | Realtek ALC4080 Codec |
| تعداد کانال های صدا | 7.1 کانال |
| تراشه شبکه | |
| مشخصات تراشه شبکه | Intel I225V 2.5Gbps |
| شبکه بی سیم | Intel Wi-Fi 6E module 802.11a/b/g/n/ac/ax |
| بلوتوث | v5.2 |
| پورت های پنل پشت | |
| پورت HDMI | 1 عدد |
| پورت DISPLAY | 1 عدد |
| پورت USB | 1 * USB Type-C 3.2 Gen 2x2 USB 3.2 Gen 2 x 5 4 × USB 2.0 |
| پورت شبکه RJ45 | 1 عدد |
| پورت صدا | 5 عدد |
| Wi-Fi | بله |
| دکمه آپديت بايوس | بله |
| پورت S/PDIF out | 1 عدد |
| مشخصات فنی | |
| فرم فاکتور | ATX |
| کانکتورهای داخلی USB | 1x USB 3.2 Gen 2 10Gbps Type-C connector
1x USB 3.2 Gen 1 5Gbps connector (supports additional 2 USB 3.2 Gen 1 5Gbps ports)
2x USB 2.0 Type-A connectors (supports additional 4 USB 2.0 ports) |
| سایر کانکتورهای داخلی | 2x 8-pin ATX 12V power connectors
1x 4-pin CPU fan connector
1x 4-pin water-pump fan connector
6x 4-pin system fan connectors
1x Clear CMOS jumper
1x TPM module connector
1x 4-pin RGB LED connector |
| قابلیت RGB | بله |
| مشخصات فیزیکی | |
| طول | 30.5 سانتیمتر |
| عرض | 24.4 سانتیمتر |
