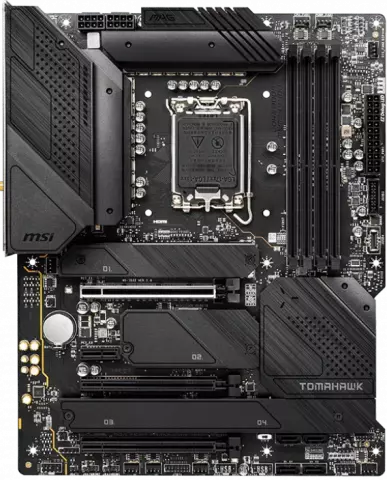

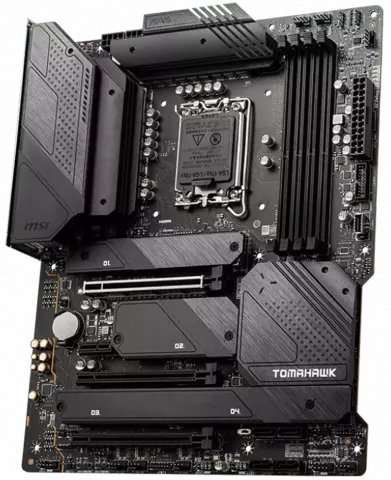

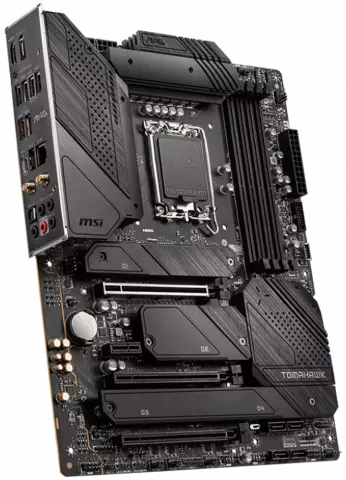

مادربرد MSI مدل MAG Z690 TOMAHAWK WIFI DDR4

مادربرد ام اس آی مدل MSI MAG Z690 TOMAHAWK WIFI DDR4 یکی از محصولات باکیفیت این برند بوده که پس از ارزیابی‌های مختلف و مهندسی دقیق با فرم فاکتور ATX مجهز به PCB با کیفیت و 6 لایه با 2 انس مس تولید شده و برای استفاده‌های مهندسی و گیمینگ بسیار مناسب است. این مادربرد کاملاً با مدل Z690 TOMAHAWK WIFI DDR5 مشابه است با این تفاوت که حافظه این مدل از نوع DDR4 است و کسانی که قصد مهاجرت به نسل 12 را داشته باشند، می‌توانند با قیمت کمتر این مدل را تهیه کنند.

طراحی تماماً مشکی با هیت‌سینک های باکیفیت، زیبایی و ابهت خاصی به این برد بخشیده است. این مادربرد با معماری دوکاناله دارای تراشه Z690 اینتل و سوکت LGA1700 بوده، از پردازنده‌های نسل 12 اینتل پشتیبانی می‌کند و دارای چهار اسلات با قابلیت پشتیبانی 128 گیگابایت حافظه رم DDR4 تا فرکانس 5200 مگاهرتز و پروفایل XMP اینتل است. همچنین فناوری Memory Boost، پتانسیل بالایی برای اورکلاک رم بر روی این مادربرد به ارمغان می‌آورد.

تغذیه پردازنده و RAM سیستم در این مادربرد توسط یک مدار تغذیه قدرتمند 18 فازی با کمک فناوری انحصاری Core Boost انجام می‌شود تا هنگام پردازش‌های سنگین و اورکلاکینگ، توان کافی برای سیستم تامین شود، ورودی برق پردازنده نیز توسط دو کانکتور 8 پین انجام خواهد شد. 4 درگاه M.2 برای نصب انواع SSD برای این مادربرد با امکان نصب آسان و بدون نیاز به پیچ گوشتی تعبیه شده است. درگاه اول، پهنای باند خود را مستقیماً از پردازنده دریافت کرده و از SSDهای پرسرعت PCIe Gen4.0 x4 Nvme پشتیبانی می‌کند و 3 درگاه باقی مانده، پهنای باند خود را از چیپست Z690 دریافت می نمایند. درگاه‌های سوم و چهارم به طور مشترک امکان پشتیبانی از SSDهای SATA6Gbps را نیز دارند. سه اسلات PCIe x16 و یک اسلات PCIe x1 برای نصب انواع کارت‌های توسعه جانبی و 6 پورت SATA III 6Gb/s بر روی این برد قرار گرفته‌اند. وظیفه خنک‌کنندگی قطعات تشکیل‌دهنده مدار تغذیه، برعهده هیت سینک‌های قدرتمند مجهز به پدهای حرارتی با ضریب انتقال حرارت بالا است.

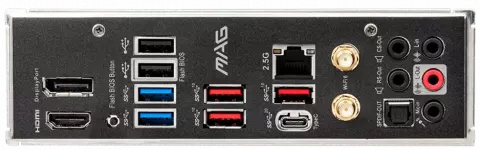

برای هدرها، یک پورت USB-C 3.2 Gen 2، یک پورت USB-A 3.2 Gen 1 و دو پورت USB-A 2.0 و در پنل پشت، یک پورت USB-C 3.2 Gen 2x2، سه پورت USB-A 3.2 Gen 2، دو پورت USB-A 3.2 Gen 1 و دو پورت USB-A 2.0 قرار گرفته‌اند. 5 پورت صدا، خروجی S/PDIF، ماژول وای‌فای، پورت شبکه 2.5 گیگابیتی، پورت HDMI، ورودی DisplayPort و دکمه آپدیت بایوس نیز در پنل پشت دیده می‌شود. برای مشخصات صوتی نیز، می‌توان به تراشه Realtek ALC4080 و صدای 7.1 کاناله اشاره کرد. این مدل برای ارتباطات بی‌سیم از جدیدترین فناوری ها یعنی Wi-Fi 6 و Bluetooth v5.2 پشتیبانی می‌کند.

ام اس آی کانکتورهای متعددی نیز برای این مادربرد در نظر گرفته تا تنوع کامل اتصالات را برای کاربران فراهم کند. از مهمترین کانکتورها و امکانات درنظر گرفته شده می توان به یک کانکتور 4 پین اتصال فن پردازنده، یک کانکتور 4 پین جهت اتصال پمپ خنک کننده‌های مایع AIO، شش عدد کانکتور 4 پین فن کیس مبتنی بر هوش مصنوعی FROZR Cooling با امکان کنترل و مدیریت نرم افزاری کامل، یک کانکتور 4 پین نصب تجهیزات RGB و سه کانکتور 3 پین RAINBOW جهت نصب انواع تجهیزات ARGB با امکان مدیریت نرم‌افزاری با نرم‌افزار MSI Mystic Light، یک کانکتور جهت نصب ماژول TPM، یک کانکتور Tuning Controller، و نیز کانکتور متداول فرانت پنل و صدای جلوی کیس اشاره کرد. همچنین 4 چراغ جهت عیب‌یابی سریع موسوم به EZ Debug LED، یک سوئیچ جهت خاموش یا روشن کردن کلیه LEDها و جامپر Clear CMOS بر روی مادربرد تعبیه شده است.

پشتیبانی از رزولوشن 4K و DirectX 12 از دیگر قابلیت‌های این محصول پرقدرت به‌حساب می‌آیند.
