مادربرد MSI مدل MAG Z690 TOMAHAWK WIFI

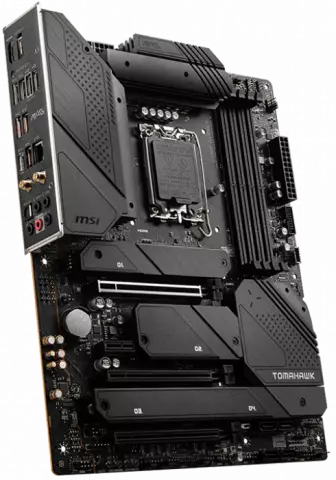

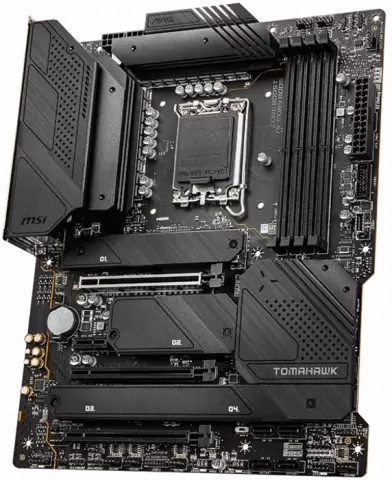

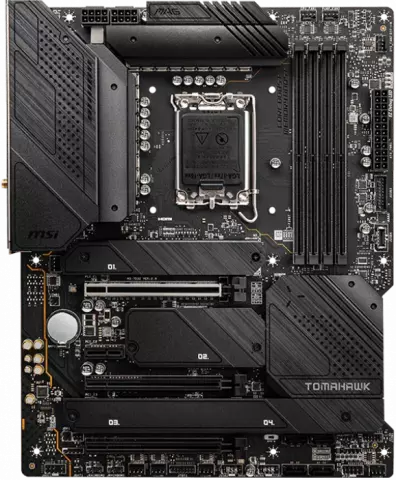

مادربرد ام اس آی مدل  MSI MAG Z690 TOMAHAWK WIFI با تراشه پرچمدار Z690 و فرم فاکتور ATX  با ترکیبی از دانش روز و مهندسی MSI مجهز به PCB با کیفیت و 6 لایه با 2 انس مس، برای پردازنده‌های قدرتمند نسل 12 اینتل با سوکت LGA1700 طراحی شده است و یک تم کاملا مشکی رنگ و یکپارچه با هیت سینک هایی زیبا و با کیفیت، زیبایی و اقتداری خاص به آن بخشیده است. مدار تغذیه قدرتمند 18 فازی، این مادربرد را به گزینه ای مطمئن برای مصارف گیمینگ و نیز پردازش‌های سنگین و بی وقفه یا اورکلاکینگ تبدیل کرده است. دو کانکتور 8 پین برق پردازنده با امکان تامین توان حداکثر 600 واتی برای این محصول در نظر گرفته شده تا با کمک فناوری انحصاری Core Boost، به راحتی پردازنده‌های قدرتمند نسل 12 اینتل همچون Core i9 12900K را در سنگین‌ترین پردازش‌ها تغذیه نماید. هیت سینک‌های با کیفیت و قدرتمند مجهز به پدهای حرارتی با ضریب انتقال حرارت بالا، وظیفه خنک‌کنندگی قطعات تشکیل‌دهنده مدار تغذیه را برعهده خواهند داشت.

4 اسلات حافظه با پشتیبانی از 128 گیگابایت حافظه‌های جدید و پرسرعت DDR5  با فرکانس فوق العاده 6400 مگاهرتزی و همچنین پشتیبانی از نسل سوم پروفایل XMP برای این مادربرد درنظر گرفته شده است و به لطف فناوری Memory Boost پتانسیل بالایی برای اورکلاک رم بر روی این مادربرد وجود خواهد داشت.

4 درگاه M.2 برای نصب انواع SSD برای این مادربرد با امکان نصب آسان و بدون نیاز به پیچ گوشتی تعبیه شده است. درگاه اول پهنای باند خود را مستقیماً از پردازنده دریافت کرده و از SSD های پرسرعت PCIe Gen4.0 x4 Nvme با فرم فاکتور 22110 پشتیبانی می‌کند و 3 درگاه باقی مانده پهنای باند خود را از چیپست Z690 دریافت می نمایند. دو درگاه از SSDهای PCIe Gen4 x4 و یک درگاه از SSDهای PCIe  Gen3.0 x4  با فرم فاکتور 2280 پشتیبانی خواهد نمود.  درگاه‌های سوم و چهارم به طور مشترک امکان پشتیبانی از SSDهای SATA6Gbps   نیز دارند. همچنین 6 درگاه SATA6Gbps جهت نصب سایر تجهیزات ذخیره سازی مجهز به این رابط برای این مادربرد درنظر گرفته شده است.

4 اسلات PCI-E در این مادربرد به کار رفته که اسلات اول به صورت مقاوم سازی شده با پوشش فلزی بوده و به جدیدترین و پرسرعت ترین نسل رابط PCIe یعنی x16 PCIe 5.0 مجهز است و قادر خواهد بود تا از نسل آینده کارت گرافیک‌هایی که بر پایه این رابط عرضه خواهند شد، با پهنای باند شگفت انگیز 128GB/s به طور کامل پشتیبانی کند.  همچنین دو اسلات PCI-E 3.0 X16 با پهنای باند عملیاتی X4 و X1 و یک اسلات PCI-E 3.0 x1  نیز که همگی پهنای باند خود را از چیپست دریافت می کنند، جهت نصب انواع کارت‌های توسعه جانبی بر روی مادربرد تعبیه شده اند.

بر روی این مادربرد امکانات و کانکتورهای متعددی در نظر گرفته شده است تا سادگی کار و همچنین تنوع  کاملی از اتصالات را برای کاربر فراهم کند. از مهمترین کانکتورها و امکانات درنظر گرفته شده می توان به 1 کانکتور 4 پین اتصال فن پردازنده، 1 کانکتور 4 پین جهت اتصال پمپ خنک کننده‌های مایع AIO، شش عدد کانکتور 4 پین فن کیس با امکان کنترل و مدیریت نرم افزاری کامل و مبتنی بر هوش مصنوعی FROZR Cooling، یک کانکتور 4 پین نصب تجهیزات RGB و 3 کانکتور 3 پین RAINBOW جهت نصب انواع تجهیزات ARGB با امکان مدیریت نرم‌افزاری با نرم‌افزار MSI Mystic Light،  یک کانکتور جهت نصب کارت تاندربولت، 1 کانکتور جهت نصب ماژول TPM،  یک کانکتور Tuning Controller، یک کانکتور USB 3.2 Gen2 Type C برای پنل جلویی کیس‌های دارای این درگاه، یک درگاه USB3.2 Gen1 با امکان ارائه 2 خروجی روی پنل جلوی کیس و 2 درگاه USB 2 با امکان ارائه 4 خروجی روی پنل جلو کیس و نیز کانکتور متداول فرانت پنل و صدای جلوی کیس نام برد. همچنین 4 چراغ جهت عیب‌یابی سریع موسوم به EZ Debug LED، یک سوئیچ جهت خاموش یا روشن کردن کلیه LEDهای روی مادربرد و جامپر Clear CMOS بر روی مادربرد تعبیه شده است.

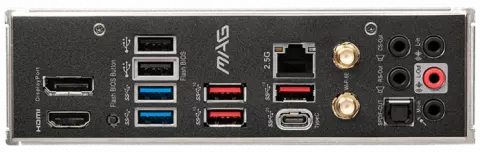

و در نهایت MSI پنل پشتی مادربرد را با تنوع کاملی از انواع اتصالات همراه کرده است. یک درگاه Display Port 1.4 و یک درگاه HDMI 2.1 به عنوان خروجی تصویر، دو درگاه USB2.0، دو درگاهUSB3.2 Gen1، سه درگاه USB3.2 Gen 2 با حداکثر سرعت 10Gbps، یک درگاه USB3.2 Gen2x2 Type C با سرعت انتقال اطلاعات 20Gbps، پورت شبکه 2.5 گیگابیتی اینتل، دو درگاه جهت نصب آنتن های شبکه پرسرعت وای فای 6E و بلوتوث 5.2، 5 خروجی صدای 3.5 میلی‌متری آنالوگ، یک خروجی صدای دیجیتال S/PDIF و دکمه Flash Bios جهت به روزرسانی بایوس مادربرد از طریق حافظه فلش تعبیه شده است.
