مادربرد ASUS مدل TUF GAMING Z690-PLUS WIFI D4
ASUS TUF GAMING Z690-PLUS WIFI D4
اتمام موجودی
معرفی محصول

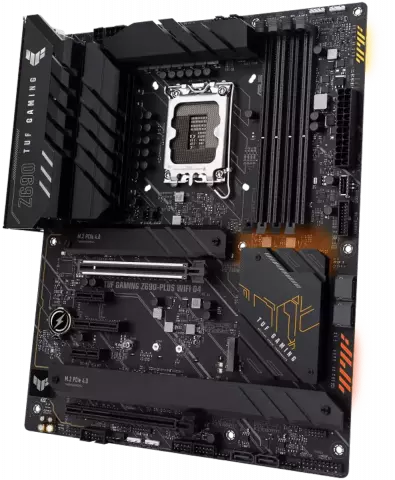

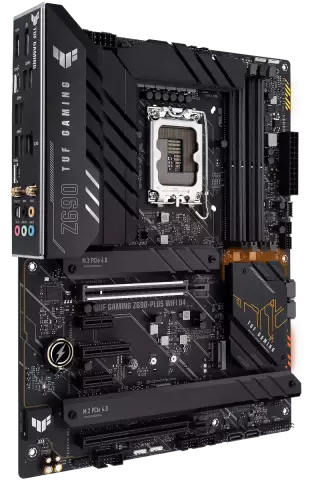

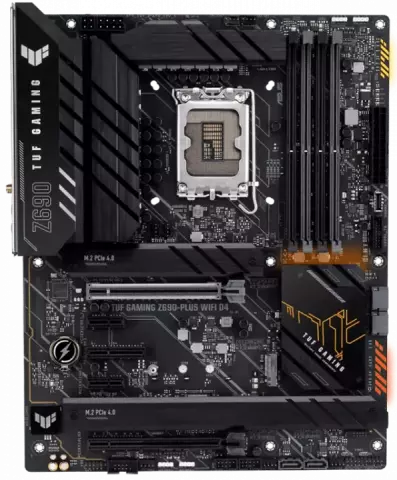

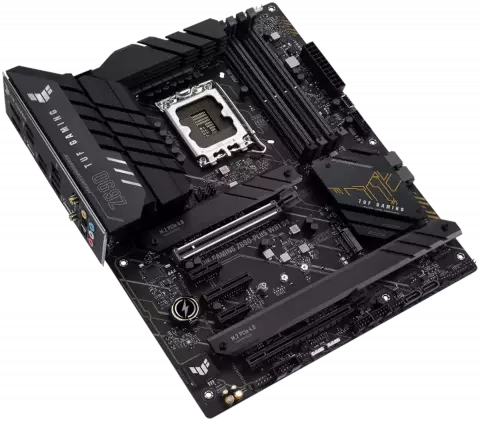

مادربرد ایسوس مدل Asus TUF Gaming Z690-PLUS WIFI D4 یکی از محصولات باکیفیت این برند بوده که جمع‌آوری عناصر مورد نیاز سیستم‌های گیمینگ را به دوش کشیده و برای افرادی مناسب است که به دنبال یک مادربرد قدرتمند برای انجام بدون نقص بازی‌های کامپیوتری هستند. این مادربرد، از تراشه Z690 اینتل، سوکت LGA1700 و پردازنده‌های نسل 12 اینتل پشتیبانی می‌کند و دارای چهار اسلات با قابلیت پشتیبانی 128 گیگابایت حافظه رم DDR4، با معماری دو‌کاناله است.
این مادربرد شامل چهار اسلات M.2 با قابلیت PCIe نسل چهارم است که از بین این چهار اسلات، دو اسلات از فرم‌فاکتور 22110 و دو اسلات دیگر از فرم‌فاکتور 2280 پشتیبانی می‌کنند. یک اسلات PCIe 5.0 x16 مقاوم شده موسوم به SafeSlot، یک اسلات PCIe 3.0 x16 که از حالت x4 پشتیبانی می‌کند، یک اسلات PCIe 3.0 x4، دو اسلات PCIe 3.0 x1 و 4 پورت SATA با سرعت 6 گیگابیت بر ثانیه بر روی این مدل تعبیه شده‌اند.
وظیفه مهم تغذیه پردازنده و همچنین RAM سیستم در این مادربرد بر عهده یک مدار تغذیه قدرتمند 15 فازی است تا در زمان کار و پردازش‌های سنگین نیز، سیستم با کمبود توان مواجه نگردد. ورودی دوگانه برق پردازنده شامل کانکتورهای 8 پین و 4 پین تقویت‌شده موسوم به ProCool بوده که قادر به تامین 450 وات توان برای این مدار تغذیه قدرتمند و باکیفیت است.
مهم‌ترین Headerهای به کار رفته در این محصول، شامل سه Addressable Gen 2، یک Aura RGB، یک USB-A 3.2 Gen 1، یک Thunderbolt و یک پورت سریال می‌شود.

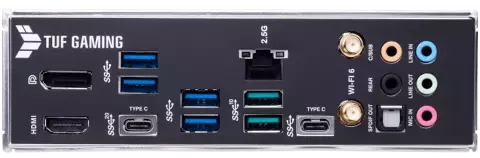

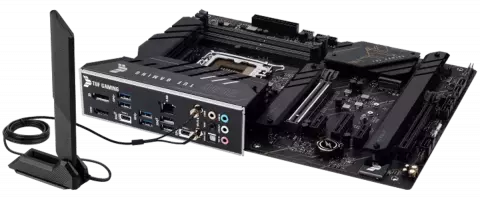

در پنل پشت دو پورتUSB-C 3.2 ، شش پورت USB-A 3.2، پورت HDMI، ورودی DisplayPort، پورت شبکه 2.5 گیگابیتی، 5 پورت صدا و یک خروجی S/PDIF وجود دارد. همچنین این مدل از WiFi 6 و بلوتوث v5.2 پشتیبانی می‌کند.
مشخصات فنی
| مشخصات عمومی | |
| برند | ایسوس |
| سری | TUF GAMING |
| مدل | Z690-PLUS WIFI D4 |
| پارت نامبر | 90MB18V0-M0EAY0 |
| مشخصات پردازنده | |
| نوع | مبتنی بر Intel |
| نوع سوکت | LGA1700 |
| تعداد سوکت | 1 عدد |
| تراشه | Intel Z690 |
| نسل پردازنده قابل پشتیبانی | نسل دوازدهم و سیزدهم Intel |
| نوع پردازنده | سری Core، سری Pentium Gold، سری Celeron، نسل دوازدهم و سیزدهم Intel |
| فاز تغذيه اي پردازنده | 15 |
| مشخصات حافظه رم | |
| تعداد اسلات | 4 عدد |
| نوع حافظه | DDR4 |
| استاندارد حافظه | 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)
/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC Un-buffered Memory |
| حداکثر رم قابل پشتیبانی | 128 گیگابایت |
| معماري حافظه | دو کاناله |
| قابلیت XMP | بله |
| سایر امکانات | OptiMem II |
| کارت گرافیک آنبرد | |
| پورت های خروجی تصویر | 1x DisplayPort
1x HDMI port |
| سایر امکانات | رزولوشن DisplayPort 1.4 : 4K با فرکانس 60 هرتز
رزولوشن HDMI 2.1 : 4K با فرکانس 60 هرتز |
| ذخيره سازي | |
| تعداد اسلات M.2 | 4 عدد |
| سوکت M2 | M.2_1 slot (Key M), type 2242/2260/2280/22110 - پردازنده های نسل 12 اینتل از PCIe 4.0 حالت x4 پشتیبانی می کنند. M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes) M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode) M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) |
| پورت SATA 6Gb/s | 4 عدد |
| SATA RAID | 0/1/5/10 |
| Intel Optane Memory | بله |
| سایر امکانات | فناوری ذخیره‌سازی سریع اینتل از حافظه‌های Optane سری H اینتل در اسلات‌های M.2 متصل به PCH پشتیبانی می‌کند. |
| اسلات و پورت های اضافی | |
| PCIe 3.0/2.0 x16 (max at x4 mode) | 1 عدد |
| PCIe 3.0/2.0 x1 | 2 عدد |
| PCIe 3.0 x4 | 1 عدد |
| سایر پورت ها | 1x PCIe 5.0 x16 |
| توضیحات | تراشه Z690 اینتل از حافظه Optane سری H اینتل در اسلات PCIe متصل به PCH پشتیبانی می کند. |
| صدا | |
| تراشه صدا | Realtek 7.1 Surround Sound High Definition Audio CODEC |
| تعداد کانال های صدا | 7.1 کانال |
| تراشه شبکه | |
| مشخصات تراشه شبکه | 1x Intel 2.5Gb Ethernet TUF LANGuard |
| شبکه بی سیم | 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) پشتیبانی از باند فرکانسی 2.4/5 گیگاهرتز |
| بلوتوث | v5.2 |
| پورت های پنل پشت | |
| پورت HDMI | 1 عدد |
| پورت DISPLAY | 1 عدد |
| پورت USB | 1 * USB Type-C 3.2 Gen 2x2 2 × USB 3.2 Gen2 USB Type-C 3.2 Gen 1 x 1 4 × USB 3.2 Gen1 |
| پورت شبکه RJ45 | 1 عدد |
| پورت صدا | 5 عدد |
| Wi-Fi | بله |
| پورت S/PDIF out | 1 عدد |
| مشخصات فنی | |
| فرم فاکتور | ATX |
| کانکتورهای داخلی USB | 1x USB 3.2 Gen 2 connector (supports USB Type-C)
1x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2x USB 2.0 headers support additional 4 USB 2.0 ports |
| سایر کانکتورهای داخلی | 1x 4-pin CPU Fan header
1x 4-pin AIO Pump header
1x 24-pin Main Power connector
3x Addressable Gen 2 headers
1x AURA RGB header
1x Clear CMOS header
1x COM Port header
1x Front Panel Audio header (AAFP)
1x Thunderbolt header |
| امکانات اختصاصی | ASUS TUF PROTECTION
ASUS Q-Design
ASUS Thermal Solution
ASUS EZ DIY
AURA Sync
ASUS Exclusive Software
UEFI BIOS |
| قابلیت RGB | بله |
| مشخصات فیزیکی | |
| طول | 30.5 سانتیمتر |
| عرض | 24.4 سانتیمتر |
