مادربرد ASUS مدل TUF Gaming Z690-PLUS
ASUS TUF Gaming Z690-PLUS
اتمام موجودی
معرفی محصول

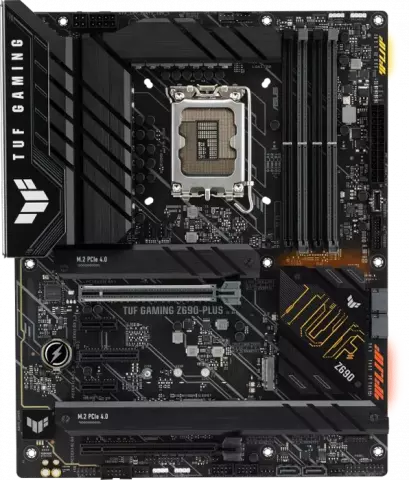

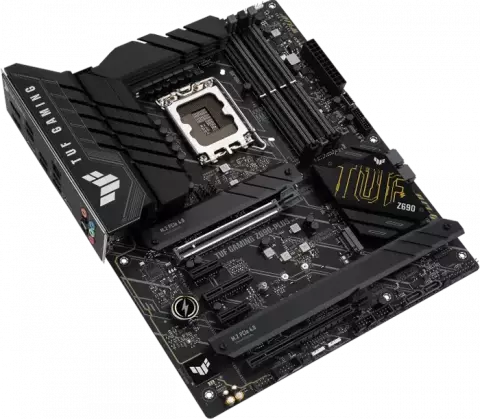

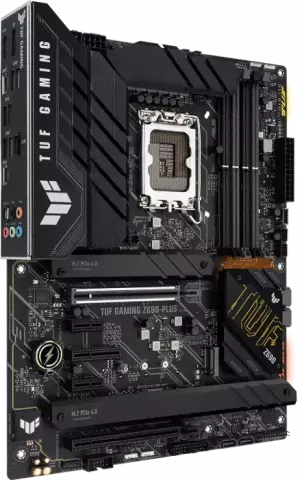

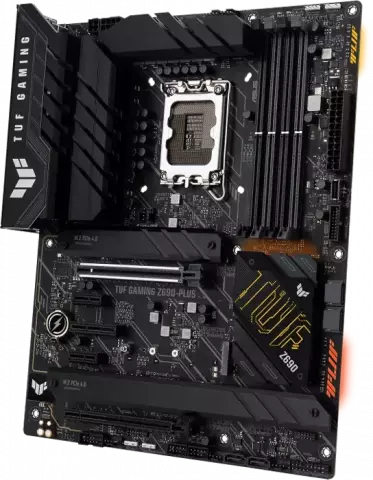

مادربرد ایسوس مدل Asus TUF Gaming Z690-PLUS یکی از محصولات این شرکت معروف در زمینه تولید قطعات کامپیوتر است که با دارا بودن جدیدترین استانداردها و فرم‌فاکتور ATX، برای سیستم‌های گیمینگ مناسب است. این مادربرد از سوکت LGA1700 و پردازنده‌های نسل 12 اینتل پشتیبانی می‌کند و دارای مدار تغذیه قدرتمند با 15 فاز است.
4 اسلات رم با قابلیت پشتیبانی از رم‌های DDR5 تا حداکثر 128 گیگابایت و فرکانس 6000 مگاهرتز در حالت اورکلاک در این برد دیده می‌شوند. این اسلات‌ها از پروفایل XMP اینتل و قابلیت Optimem II پشتیبانی می‌کنند. پنج اسلات توسعه شامل یک عدد PCIe 5.0 x16 مقاوم سازی شده موسوم به SafeSlot، یک عدد PCIe 3.0 x16 (x4 mode)، یک عدد PCIe 3.0 x4 و دو عدد PCIe 3.0 x1 برای نصب انواع کارت گرافیک، انتخاب ایسوس برای این مدل است.

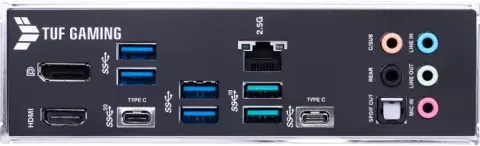

دو خروجی تصویر شامل یک DisplayPort 1.4 و یک پورت HDMI 2.1 در پنل پشتی قرار گرفته‌اند که از رزولوشن 4K با فرکانس 60 هرتز پشتیبانی می‌کنند. سایر پورت‌های پنل پشت را یک عدد USB-C 3.2 Gen 2x2، یک عدد USB-C 3.2 Gen 1، دو عدد USB-A 3.2 Gen 2، چهار عدد USB-A 3.2 Gen 1، یک پورت 2.5 گیگابیتی LAN، پنج پورت صدا و 1 پورت خروجی Optical S/PDIF تشکیل می‌دهند. برای نصب انواع تجهیزات ذخیره‌سازی از جمله هارد و SSD اینترنال، 4 عدد اسلات M.2 با هیت‌سینک باکیفیت و 4 عدد پورت SATA 6Gb/s بر روی این برد قرار گرفته است.
برای ارائه صدای باکیفیت و درخور یک سیستم مخصوص بازی، ایسوس از کدک صوتی فراگیر 7.1 کاناله شرکت Realtek استفاده کرده است. خازن‌های درجه یک و لایه های PCB اختصاصی، از دیگر مشخصات صوتی مادربرد TUF Gaming Z690-PLUS است.
از هدرها و کانکتورهای داخلی این محصول می‌توان به هدر 4 پین فن پردازنده، هدر 4 پین پمپ آل این وان، کانکتور USB-C 3.2 Gen 2، هدر USB 3.2 Gen 1، دو هدر USB 2.0، سه هدر Addressable Gen 2، هدر AURA RGB، هدر Clear CMOS، هدر پورت COM، هدر صدای پنل جلو (Front Panel Audio) و هدر Thunderbolt اشاره کرد. یک عدد کانکتور 8 پین و یک عدد کانکتور 4 پین، ورودی برق پردازنده را بر عهده دارند.
ویژگی‌های اختصاصی مانند نورپردازی اطراف هیت‌سینک تراشه، ASUS TUF PROTECTION، ASUS Q-Design، ASUS Thermal Solution، ASUS EZ DIY، AURA Sync و ASUS Exclusive Software ارزش خرید بالایی به این محصول می‌بخشند.
مشخصات فنی
| مشخصات عمومی | |
| برند | ایسوس |
| سری | TUF GAMING |
| مدل | Z690-PLUS |
| پارت نامبر | 90MB1AV0-M0EAY0 |
| مشخصات پردازنده | |
| نوع | مبتنی بر Intel |
| نوع سوکت | LGA1700 |
| تعداد سوکت | 1 عدد |
| تراشه | Intel Z690 |
| نسل پردازنده قابل پشتیبانی | نسل دوازدهم و سیزدهم Intel |
| نوع پردازنده | سری Core، سری Pentium Gold، سری Celeron، نسل دوازدهم و سیزدهم Intel |
| فاز تغذيه اي پردازنده | 15 |
| مشخصات حافظه رم | |
| تعداد اسلات | 4 عدد |
| نوع حافظه | DDR5 |
| استاندارد حافظه | 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 Non-ECC Un-buffered Memory |
| حداکثر رم قابل پشتیبانی | 192 گیگابایت |
| معماري حافظه | دو کاناله |
| قابلیت XMP | بله |
| تکنولوژی OptiMem | OptiMem II |
| کارت گرافیک آنبرد | |
| پورت های خروجی تصویر | 1x DisplayPort
1x HDMI |
| خروجی تصویر | رزولوشن 4K : HDMI 2.1 با فرکانس 60 هرتز رزولوشن 4K : DisplayPort 1.4 با فرکانس 60 هرتز |
| ذخيره سازي | |
| تعداد اسلات M.2 | 4 عدد |
| سوکت M2 | پردازنده های نسل دوازدهم اینتل: M.2_1 slot (Key M), type 2242/2260/2280/22110 تراشه Z690: M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes) M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode) M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) |
| پورت SATA 6Gb/s | 4 عدد |
| SATA RAID | 0/1/5/10 |
| Intel Optane Memory | بله |
| سایر امکانات | NVMe RAID 0/1/5 Intel Rapid Storage Technology supports Intel Optane Memory H Series on PCH attached M.2 slots. |
| اسلات و پورت های اضافی | |
| PCIe 5.0 x16 | 1 عدد |
| PCIe 3.0/2.0 x16 (max at x4 mode) | 1 عدد |
| PCIe 3.0/2.0 x1 | 2 عدد |
| PCIe 3.0 x4 | 1 عدد |
| صدا | |
| تراشه صدا | Realtek 7.1 Surround Sound High Definition Audio CODEC Supports up to 24-Bit/192 kHz playback |
| تعداد کانال های صدا | 7.1 کانال |
| تراشه شبکه | |
| مشخصات تراشه شبکه | 1x Intel 2.5Gb Ethernet TUF LANGuard |
| پورت های پنل پشت | |
| پورت HDMI | 1 عدد |
| پورت DISPLAY | 1 عدد |
| پورت USB | 4 × USB 3.2 Gen1 USB Type-C 3.2 Gen 1 x 1 1 * USB Type-C 3.2 Gen 2x2 2 × USB 3.2 Gen2 |
| پورت شبکه RJ45 | 1 عدد |
| پورت صدا | 5 عدد |
| پورت S/PDIF out | 1 عدد |
| مشخصات فنی | |
| فرم فاکتور | ATX |
| کانکتورهای داخلی USB | 1x USB 3.2 Gen 2 connector (supports USB Type-C)
1x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2x USB 2.0 headers support additional 4 USB 2.0 ports |
| سایر کانکتورهای داخلی | 1x 4-pin CPU Fan header
1x 4-pin CPU OPT Fan header
1x 4-pin AIO Pump header
4x 4-pin Chassis Fan headers
1x 24-pin Main Power connector
1x 8-pin +12V Power connector
1x 4-pin +12V Power connector
3x Addressable Gen 2 headers
1x AURA RGB header
1x Clear CMOS header
1x COM Port header
1x Front Panel Audio header (AAFP)
1x 20-3 pin System Panel header with Chassis intrude function
1x Thunderbolt header |
| امکانات اختصاصی | ASUS TUF PROTECTION
ASUS Q-Design
ASUS Thermal Solution
ASUS EZ DIY
AURA Sync
ASUS Exclusive Software
Two-Way AI Noise Cancelation
UEFI BIOS
Premium audio capacitors
Dedicated audio PCB layers |
| قابلیت RGB | بله |
| مشخصات فیزیکی | |
| طول | 30.5 سانتیمتر |
| عرض | 24.4 سانتیمتر |
