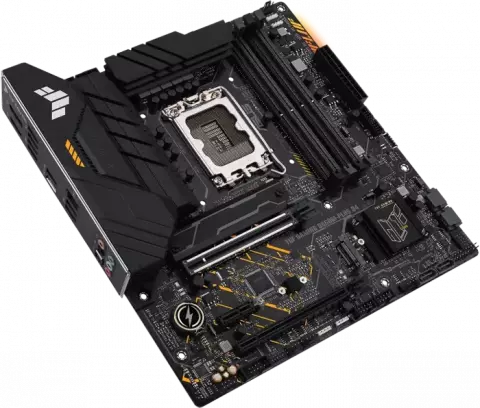

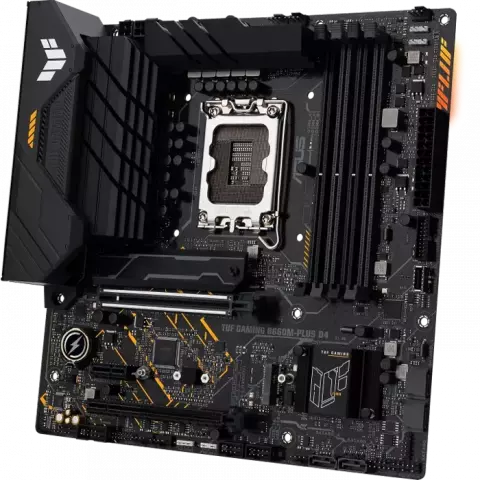

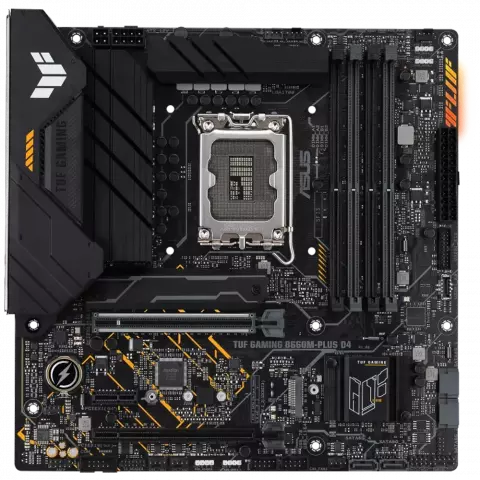

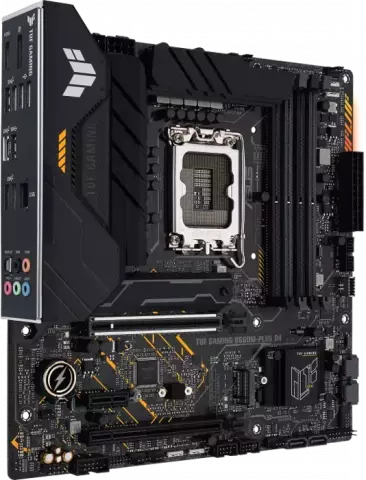

مادربرد ASUS مدل TUF GAMING B660M-PLUS D4
ASUS TUF GAMING B660M-PLUS D4
اتمام موجودی
معرفی محصول
مادربرد ایسوس مدل Asus TUF GAMING B660M-PLUS D4 از جمله محصولات میان رده گیمینگ با فرم فاکتور mATX این برند خوشنام است که در ساخت آن از تراشه B660 استفاده شده است. ایسوس در این محصول از سوکت LGA1700 استفاده نموده که قابلیت سازگاری با تمامی پردازنده‌های نسل دوازدهمی اینتل را دارد. یک کانکتور 8 پین و یک کانکتور 4 پین ProCool برق را به پردازنده این مادربرد منتقل می‌کنند. همچنین مدار تغذیه 1+10 فازی این مادربرد و هیت سینک‌های بزرگ VRMها، پتانسیل اورکلاک کردن نسبتاً خوبی را در اختیار شما قرار خواهد داد.
چهار اسلات حافظه DIMM با قابلیت پشتیبانی از 128 گیگابایت رم DDR4 با معماری دوکاناله و حداکثر فرکانس 5333 مگاهرتز در حالت اورکلاک برای این مادربرد در نظر گرفته شده است. همچنین امکان پشتیبانی از قابلیت‌های XMP و OptiMem II را دارد.
اسلات‌ها در نظر گرفته برای نصب حافظه‌های ذخیره سازی بر روی این مادربرد شامل دو درگاه M.2 با امکان نصب SSDهای PCIe Gen4.0 x4 Nvme بدون نیاز به ابزار خاصی است که امکان پشتیبانی از SSDهایی با فرم فاکتور 2242 تا 2280 را دارد. یک هیت سینک برای خنک کردن حافظه M.2 SSD در نظر گرفته شده و امکان نصب به روی هرکدام از درگاه‌ها را دارد. همچنین 4 پورت SATA 6Gbps نیز برای آن در نظر گرفته شده است. برای نصب کارت گرافیک و سایر کارت‌های توسعه نیز، یک اسلات PCIe 5.0 x16، یک اسلات PCIe 3.0 x16 و یک اسلات PCIe 4.0 x1 بر روی این مادربرد تعبیه شده است.
مادربرد TUF GAMING B660M-PLUS ایسوس از امکانات مختلفی نظیر پشتیبانی از حذف نویز دو طرفه هوش مصنوعی و صدای 7.1 کاناله Surround برای تجربه بهتر و واضح‌تر صدا برخوردار است. یکی دیگر از این ویژگی‌های کاربردی، چراغ‌های Q-LED روی برد بوده که در صورت بروز مشکل برای پردازنده، رم، کارت گرافیک و حافظه، شما را از این موضوع با خبر می‌سازند. نورپردازی RGB در قسمت بالایی مادربرد نیز قابل تنظیم بوده و به زیبایی سیستم شما اضافه می‌کند.

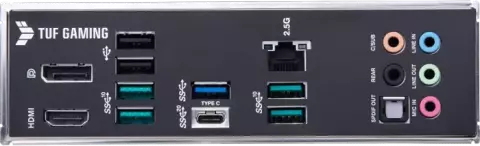

به منظور جلوگیری از آسیب دیدن پورت‌های پنل پشتی، یک محافظ داخلی ورودی و خروجی در این محصول تعبیه شده که علاوه بر آن، زیبایی سیستم را نیز چند برابر می‌کند. پورت‌های پنل پشتی آن نیز، شامل یک پورت USB-C 3.2 Gen 2x2، چهار پورت USB 3.2 Gen 2، یک پورت USB 3.2 Gen 1، دو پورت USB 2.0، یک پورت HDMI، پورت شبکه 2.5 گیگابیتی، پورت خروجی Optical S/PDIF، خروجی تصویر DisplayPort و پنج جک صدا است.
کانکتورها و هدرهای مهمی که بر روی مادربرد Asus TUF GAMING B660M-PLUS D4 به چشم می‌خورد، شامل یک کانکتور 4 پین فن پردازنده، یک کانکتور 4 پین فن CPU OPT، یک کانکتور 4 پین پمپ‌های آبی، سه کانکتور 4 پین فن کیس، سه هدر Addressable Gen 2، یک هدر AURA RGB، هدر COM Port، جامپر Clear CMOS، هدر صدای پنل جلو، تاندربولت، یک کانکتور USB 3.2 Gen 1، یک کانکتور USB-C 3.2 Gen 1 و دو کانکتور USB 2.0 است.
مشخصات فنی
| مشخصات عمومی | |
| برند | ایسوس |
| سری | TUF GAMING |
| مدل | B660M-PLUS D4 |
| مشخصات پردازنده | |
| نوع | مبتنی بر Intel |
| نوع سوکت | LGA1700 |
| تعداد سوکت | 1 عدد |
| تراشه | Intel B660 |
| نسل پردازنده قابل پشتیبانی | نسل دوازدهم و سیزدهم Intel |
| نوع پردازنده | سری Core، سری Pentium Gold، سری Celeron، نسل دوازدهم و سیزدهم Intel |
| فاز تغذيه اي پردازنده | 11 |
| مشخصات حافظه رم | |
| تعداد اسلات | 4 عدد |
| نوع حافظه | DDR4 |
| استاندارد حافظه | 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC Un-buffered Memory |
| حداکثر رم قابل پشتیبانی | 192 گیگابایت |
| معماري حافظه | دو کاناله |
| قابلیت XMP | بله |
| تکنولوژی OptiMem | OptiMem II |
| کارت گرافیک آنبرد | |
| پورت های خروجی تصویر | 1xDisplayPort
1x HDMI |
| خروجی تصویر | رزولوشن HDMI 2.1 : 4K با فرکانس 60 هرتز رزولوشن DisplayPort 1.4 : 4K با فرکانس 60 هرتز |
| ذخيره سازي | |
| تعداد اسلات M.2 | 2 عدد |
| سوکت M2 | M.2_1 slot (Key M), type 2242/2260/2280 M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) |
| پورت SATA 6Gb/s | 4 عدد |
| SATA RAID | 0/1/5/10 |
| Intel Optane Memory | بله |
| سایر امکانات | فناوری ذخیره‌سازی سریع (Rapid Storage Technology) اینتل از حافظه‌های Optane سری H اینتل در اسلات‌های M.2 متصل به PCH پشتیبانی می‌کند. |
| اسلات و پورت های اضافی | |
| PCIe 5.0 x16(x16 mode) | 1 عدد |
| PCIe 3.0/2.0 x16 (max at x4 mode) | 1 عدد |
| PCIe 4.0 x1 | 1 عدد |
| صدا | |
| تراشه صدا | Realtek 7.1 Surround Sound High Definition Audio CODEC |
| تعداد کانال های صدا | 7.1 کانال |
| تراشه شبکه | |
| مشخصات تراشه شبکه | 1x Realtek 2.5Gb Ethernet TUF LANGuard |
| پورت های پنل پشت | |
| پورت HDMI | 1 عدد |
| پورت DISPLAY | 1 عدد |
| پورت USB | 1 * USB Type-C 3.2 Gen 2x2 4 × USB 3.2 Gen2 1 × USB 3.2 Gen1 2 × USB 2.0 |
| پورت شبکه RJ45 | 1 عدد |
| پورت صدا | 5 عدد |
| پورت S/PDIF out | 1 عدد |
| مشخصات فنی | |
| فرم فاکتور | mATX |
| کانکتورهای داخلی USB | 1x USB 3.2 Gen 1 connector (supports USB Type-C)
1x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2x USB 2.0 headers support additional 4 USB 2.0 ports |
| سایر کانکتورهای داخلی | 1x 4-pin CPU Fan header
1x 4-pin CPU OPT Fan header
1x 4-pin AIO Pump header
3x 4-pin Chassis Fan headers
1x 24-pin Main Power connector
1x 8-pin +12V Power connector
1x 4-pin +12V Power connector
3x Addressable Gen 2 headers
1x AURA RGB header
1x Clear CMOS header
1x COM Port header
1x Front Panel Audio header (AAFP)
1x 20-3 pin System Panel header with Chassis intrude function
1x Thunderbolt header |
| امکانات اختصاصی | ASUS TUF PROTECTION
ASUS Q-Design
ASUS Thermal Solution
ASUS EZ DIY
AURA Sync
ASUS Exclusive Software
UEFI BIOS
Two-way AI Noise-Cancelation |
| قابلیت RGB | بله |
| مشخصات فیزیکی | |
| طول | 24.4 سانتیمتر |
| عرض | 24.4 سانتیمتر |
