مادربرد ASUS مدل TUF Gaming B660M-E D4
ASUS TUF Gaming B660M-E D4
اتمام موجودی
معرفی محصول

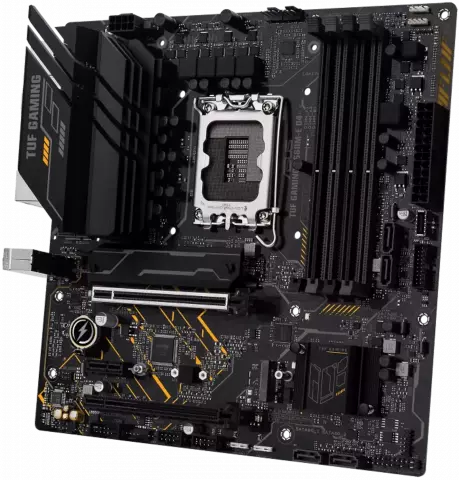

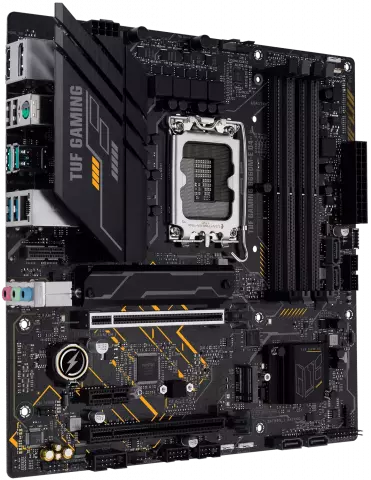

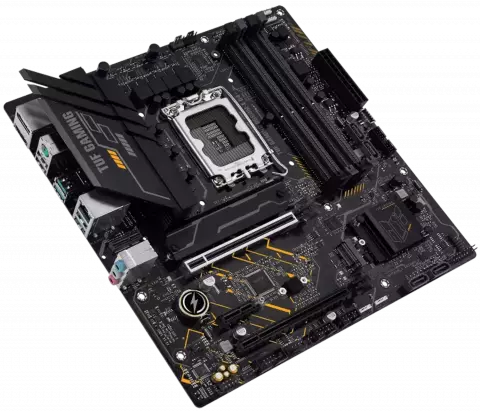

مادربرد ایسوس مدل Asus TUF Gaming B660M-E D4 از محصولات میان رده این برند است که با فرم فاکتور mATX، تراشه B660 اینتل و پشتیبانی از سوکت LGA1700 تولید شده و میزبان پردازنده‌های نسل دوازدهمی اینتل از سری Celeron گرفته تا سری Core است.
تعبیه چهار اسلات DIMM با قابلیت پشتیبانی از حداکثر 128 گیگابایت حافظه رم DDR4 با معماری دو کاناله که از فرکانس‌های کاری بالا تا 5333 مگاهرتز در حالت اورکلاک و قابلیت XMP پشتیبانی می‌نماید، خیال شما را بابت نصب انواع حافظه‌های رم راحت خواهد نمود.
برای نصب راحت SSD بدون نیاز به پیچ گوشتی، ایسوس دو اسلات M.2 با قابلیت پشتیبانی از SSDهای PCIe 4.0 x4 در بدنه مادربرد تعبیه نموده و همچنین برای نصب محصولاتی که برای اتصال به مادربرد به رابط SATA مجهز شده‌اند، چهار پورت SATA 6Gbps در نظر گرفته است. کارت گرافیک و سایر کارت‌های توسعه نیز از طریق سه اسلات شامل یک اسلات PCIe 4.0/3.0 x16، یک اسلات PCIe 3.0 x16 و یک اسلات PCIe 3.0 x1 انجام می‌گیرد.
کانکتورهای این مدل شامل یک کانکتور 4 پینی فن پردازنده، دو کانکتور 4 پین فن کیس، سه هدر Addressable Gen 2، یک هدر AURA RGB، یک جامپر Clear CMOS، یک پورت COM، یک کانکتور خروجی S/PDIF، یک USB Type-C، یک USB 3.2 Gen 1 و دو USB 2.0 است.

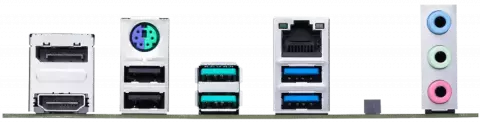

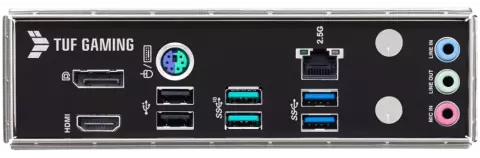

دو پورت USB 3.2 Gen2، دو پورت USB 3.2 Gen1، دو پورت USB 2.0، یک پورت HDMI، یک پورت شبکه 2.5 گیگابیتی، یک پورت DISPLAY، یک پورت مشترک موس و کیبورد PS/2، یک پورت جهت نصب ماژول وای فای و سه پورت صدا با قابلیت پشتیبانی از صدای 7.1 کاناله در پنل پشتی این مادربرد تعبیه شده است.
یک کانکتور 8 پینی برای تامین برق پردازنده این مادربرد در نظر گرفته شده است.
مشخصات فنی
| مشخصات عمومی | |
| برند | ایسوس |
| سری | TUF GAMING |
| مدل | B660M-E D4 |
| پارت نامبر | 90MB19J0-M0EAY0 |
| مشخصات پردازنده | |
| نوع | مبتنی بر Intel |
| نوع سوکت | LGA1700 |
| تعداد سوکت | 1 عدد |
| تراشه | Intel B660 |
| نسل پردازنده قابل پشتیبانی | نسل دوازدهم Intel |
| نوع پردازنده | سری Core، سری Pentium Gold، سری Celeron، نسل دوازدهم Intel |
| مشخصات حافظه رم | |
| تعداد اسلات | 4 عدد |
| نوع حافظه | DDR4 |
| استاندارد حافظه | 5333(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC Un-buffered Memory |
| حداکثر رم قابل پشتیبانی | 128 گیگابایت |
| معماري حافظه | دو کاناله |
| قابلیت XMP | بله |
| تکنولوژی OptiMem | OptiMem II |
| کارت گرافیک آنبرد | |
| پورت های خروجی تصویر | 1x DisplayPort
1x HDMI |
| خروجی تصویر | رزولوشن DisplayPort 1.4 : 4K با فرکانس 60 هرتز رزولوشن HDMI 2.1 : 4K با فرکانس 60 هرتز |
| ذخيره سازي | |
| تعداد اسلات M.2 | 2 عدد |
| سوکت M2 | M.2_1 slot (Key M), type 2242/2260/2280 پردازنده های نسل 12 اینتل از PCIe 4.0 x4 پشتیبانی می کنند. M.2_2 slot (Key M), type 2242/2260/2280 (از PCIe 4.0 x4 پشتیبانی می کند) |
| پورت SATA 6Gb/s | 4 عدد |
| SATA RAID | 0/1/5/10 |
| Intel Optane Memory | بله |
| سایر امکانات | فناوری ذخیره‌سازی سریع (Rapid Storage Technology) اینتل از حافظه‌های Optane سری H اینتل در اسلات‌های M.2 متصل به PCH پشتیبانی می‌کند. |
| اسلات و پورت های اضافی | |
| PCIe 4.0 x16(x16 mode) | 1 عدد |
| PCIe 3.0/2.0 x16 (max at x4 mode) | 1 عدد |
| PCIe 3.0/2.0 x1 | 1 عدد |
| صدا | |
| تراشه صدا | Realtek 7.1 Surround Sound High Definition Audio CODEC |
| تعداد کانال های صدا | 7.1 کانال |
| تراشه شبکه | |
| مشخصات تراشه شبکه | Realtek 2.5Gb Ethernet |
| پورت های پنل پشت | |
| پورت مشترک موس و کیبورد PS/2 | 1 عدد |
| پورت HDMI | 1 عدد |
| پورت DISPLAY | 1 عدد |
| پورت USB | 2 × USB 3.2 Gen2 2 × USB 3.2 Gen1 2 × USB 2.0 |
| پورت شبکه RJ45 | 1 عدد |
| پورت صدا | 3 عدد |
| سایر پورت ها | 1x V-M.2 slot (Key E) |
| مشخصات فنی | |
| فرم فاکتور | mATX |
| کانکتورهای داخلی USB | 1x USB Type-C 3.2 Gen 2 connector
1x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2x USB 2.0 headers support additional 4 USB 2.0 ports |
| سایر کانکتورهای داخلی | 1x 4-pin CPU Fan header
2x 4-pin Chassis Fan headers
1x 8-pin +12V Power connector
3x Addressable Gen 2 headers
1x AURA RGB header
1x Clear CMOS header
1x COM Port header
1x Front Panel Audio header (AAFP)
1x S/PDIF Out header |
| امکانات اختصاصی | ASUS TUF PROTECTION
ASUS Q-Design
ASUS Thermal Solution
ASUS EZ DIY
AURA Sync
ASUS Exclusive Software
UEFI BIOS |
| قابلیت RGB | بله |
| مشخصات فیزیکی | |
| طول | 24.4 سانتیمتر |
| عرض | 24.4 سانتیمتر |
