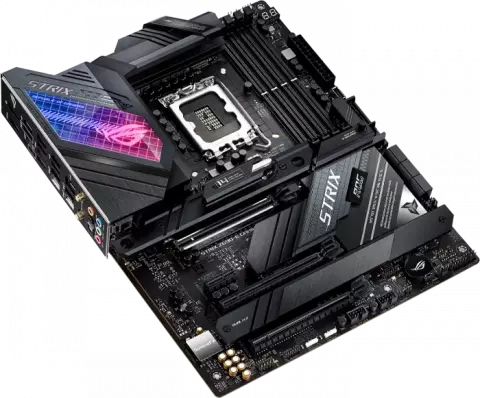

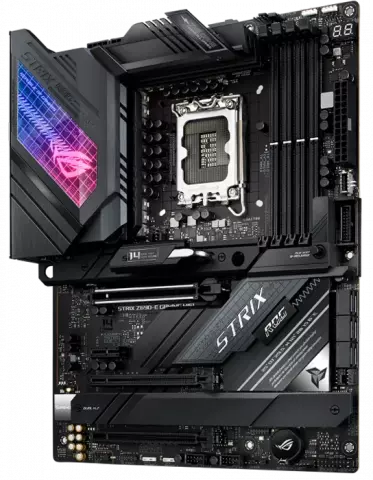

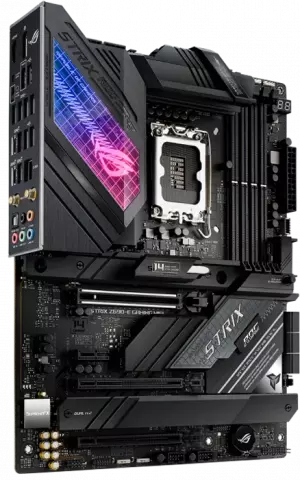

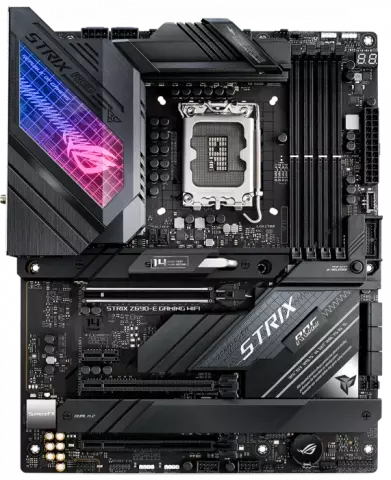

مادربرد ASUS مدل ROG STRIX Z690-E GAMING WIFI
ASUS ROG STRIX Z690-E GAMING WIFI
اتمام موجودی
معرفی محصول
قطعاً مادربرد ایسوس مدل Asus ROG STRIX Z690-E GAMING WIFI را می‌توان یکی از بهترین مادربردهای این برند نامید. ایسوس این مادربرد را با فرم فاکتور ATX و تراشه Z690 اینتل استفاده نموده که با توجه به استفاده از سوکت LGA1700 در ساخت آن، از تمامی پردازنده‌های نسل دوازدهمی اینتل پشتیبانی می‌نماید. همچنین یک مدار قدرتمند 1+18 فازی برای عملکرد بهتر و پایدارتر پردازنده آن در نظر گرفته شده و از طریق دو کانکتور 8 پین مقاوم سازی شده ProCool ll تغذیه مدار انجام می‌گیرد.
چهار اسلات DIMM با قابلیت نصب حافظه رم DDR5 با حداکثر ظرفیت 128 گیگابایت و معماری دو کاناله بر روی مادربرد گیمینگ ایسوس rog strix z690-e wifi تعبیه شده است. این مادربرد قابلیت پشتیبانی از رم‌هایی با حداکثر فرکانس کاری 6400 مگاهرتز در حالت اورکلاک را داشته و از پروفایل XMP 3.0 برای تجربه عملکرد سریع‌تر و بهتر پشتیبانی می‌نماید.

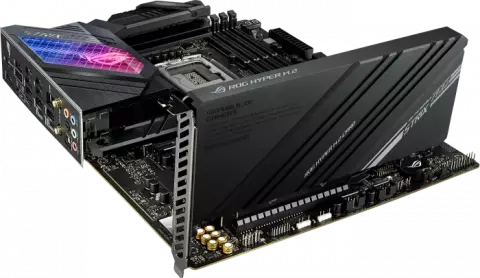

برای نصب راحت حافظه‌های ذخیره سازی بدون نیاز به پیچ گوشتی یا ابزار خاصی، ایسوس در مادربرد ROG STRIX Z690-E سه اسلات M.2 در نظر گرفته که به ترتیب اسلات اول از SSDهای PCIe 5.0 x4 با فرم فاکتورهای 2242 تا 22110، اسلات دوم از SSDهای PCIe 4.0 x4 با فرم فاکتورهای 2242 تا 22110 و اسلات سوم SSDهای PCIe 4.0 x4 با فرم فاکتورهای 2242 تا 2280 و همچنین SATA پشتیبانی می‌کند. به علاوه، شش پورت SATA 6Gbps برای آن در نظر گرفته شده است. اسلات‌های در نظر گرفته برای این مادربرد جهت نصب کارت گرافیک و سایر کارت‌های توسعه نیز، شامل یک اسلات PCIe 5.0 x16، یک اسلات PCIe 4.0 x16، یک اسلات PCIe 3.0 x16 و یک اسلات PCIe 3.0 x1 است.
کانکتورها و هدرهای مهم ROG STRIX Z690-E GAMING WIFI، شامل یک هدر 4 پین فن پردازنده، یک هدر 4 پین فن خنک کننده‌های مایع، یک هدر 4 پین فن OPT، پنج هدر 4 پین فن کیس، سه هدر Addressable Gen 2، یک هدر AURA RGB، یک جامپر کنترل ولتاژ، یک هدر صدای پنل پشتی، یک تاندربولت، هدر کنترل دما، یک کانکتور USB-C 3.2 Gen 2x2، یک هدر USB 3.2 Gen 1 و دو هدر USB 2.0 است.

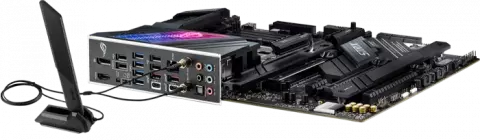

پورت‌ها و اتصالات پنل پشتی آن برای دسترسی راحت و سریع نیز، به ترتیب شامل یک پورت USB-C 3.2 Gen 2x2، دو پورت USB 3.2 Gen 2، یک پورت USB-C 3.2 Gen 2، چهار پورت USB 3.2 Gen 1، چهار پورت USB 2.0، پورت HDMI، یک DisplayPort، ماژول وای فای با پشتیبانی از Wi-Fi 6E، پورت شبکه گیگابیتی، پورت خروجی S/PDIF، دکمه بایوس، جامپر Clear CMOS و پنچ پورت صدا با پشتیبانی از صدای 7.1 کاناله است.
مشخصات فنی
| مشخصات عمومی | |
| برند | ایسوس |
| سری | ROG Strix |
| مدل | Z690-E GAMING WIFI |
| پارت نامبر | 90MB18J0-M0EAY0 |
| مشخصات پردازنده | |
| نوع | مبتنی بر Intel |
| نوع سوکت | LGA1700 |
| تعداد سوکت | 1 عدد |
| تراشه | Intel Z690 |
| نسل پردازنده قابل پشتیبانی | نسل دوازدهم و سیزدهم Intel |
| نوع پردازنده | سری Core، سری Pentium Gold، سری Celeron، نسل دوازدهم و سیزدهم Intel |
| فاز تغذيه اي پردازنده | 19 |
| مشخصات حافظه رم | |
| تعداد اسلات | 4 عدد |
| نوع حافظه | DDR5 |
| استاندارد حافظه | 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 Non-ECC Un-buffered Memory |
| حداکثر رم قابل پشتیبانی | 192 گیگابایت |
| معماري حافظه | دو کاناله |
| قابلیت XMP | بله |
| تکنولوژی OptiMem | OptiMem II |
| کارت گرافیک آنبرد | |
| پورت های خروجی تصویر | 1x DisplayPort
1x HDMI |
| خروجی تصویر | رزولوشن 4K : HDMI 2.1 با فرکانس 60 هرتز رزولوشن 8K : DisplayPort 1.4 با فرکانس 60 هرتز |
| ذخيره سازي | |
| تعداد اسلات M.2 | 3 عدد |
| سوکت M2 | پردازنده های نسل دوازدهم اینتل: M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode) M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode) Hyper M.2_1 slot (Key M) via Hyper M.2 card, type 2242/2260/2280/22110 تراشه Z690: M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode & SATA modes) Hyper M.2_1 slot (Key M) via Hyper M.2 card, type 2242/2260/2280/22110 (suppports PCIe 4.0 x4 mode) Hyper M.2_2 slot (Key M) via Hyper M.2 card, type 2242/2260/2280/22110 (suppports PCIe 4.0 x4 mode) |
| پورت SATA 6Gb/s | 6 عدد |
| SATA RAID | 0/1/5/10 |
| Intel Optane Memory | بله |
| سایر امکانات | NVMe RAID 0/1/5 Intel Rapid Storage Technology supports Intel Optane Memory H Series on PCH attached M.2 slots |
| اسلات و پورت های اضافی | |
| PCIe 5.0 x16 | 1 عدد |
| PCIe 4.0 x16 (max at x4 mode) | 1 عدد |
| PCIe 3.0/2.0 x16 (max at x4 mode) | 1 عدد |
| PCIe 3.0/2.0 x1 | 1 عدد |
| صدا | |
| تراشه صدا | ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080 Supports up to 32-Bit/384 kHz playback |
| تعداد کانال های صدا | 7.1 کانال |
| تراشه شبکه | |
| مشخصات تراشه شبکه | ASUS LANGuard |
| شبکه بی سیم | Wi-Fi 6E 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) Supports 2.4/5/6GHz frequency band |
| بلوتوث | v5.2 |
| پورت های پنل پشت | |
| پورت HDMI | 1 عدد |
| پورت DISPLAY | 1 عدد |
| پورت USB | 1 * USB Type-C 3.2 Gen 2x2 2 × USB 3.2 Gen2 USB Type-C 3.2 Gen 2 x 1 4 × USB 3.2 Gen1 4 × USB 2.0 |
| پورت شبکه RJ45 | 1 عدد |
| پورت صدا | 5 عدد |
| Wi-Fi | بله |
| دکمه آپديت بايوس | بله |
| دکمه Clear CMOSE | بله |
| پورت S/PDIF out | 1 عدد |
| مشخصات فنی | |
| فرم فاکتور | ATX |
| کانکتورهای داخلی USB | 1x USB 3.2 Gen 2x2 connector (supports USB Type-C)
1x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2x USB 2.0 headers support additional 4 USB 2.0 ports |
| سایر کانکتورهای داخلی | 1x 4-pin CPU Fan header
1x 4-pin CPU OPT Fan header
1x 4-pin AIO Pump header
5x 4-pin Chassis Fan headers
1x 24-pin Main Power connector
2x 8-pin +12V Power connector
3x Addressable Gen 2 headers
1x AURA RGB header
1x CPU Over Voltage jumper
1x Front Panel Audio header (AAFP)
1x SPI TPM header (14-1pin)
1x 20-3 pin System Panel header with Chassis intrude function
1x Thermal Sensor header
1x Thunderbolt header |
| امکانات اختصاصی | Extreme Engine Digi
ASUS Q-Design
ASUS Thermal Solution
ASUS EZ DIY
AURA Sync
ASUS HYDRANODE
TPM header
ROG Exclusive Software
ASUS Exclusive Software
Armoury Crate
AI Suite 3
ASUS EZ DIY |
| قابلیت RGB | بله |
| مشخصات فیزیکی | |
| طول | 30.5 سانتیمتر |
| عرض | 24.4 سانتیمتر |
