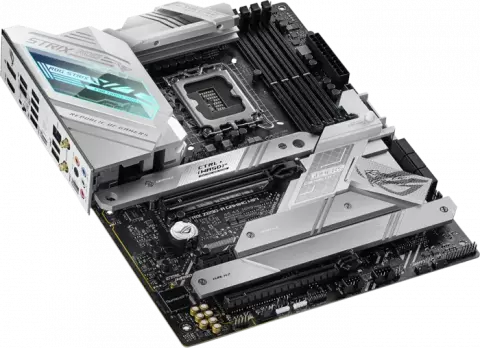

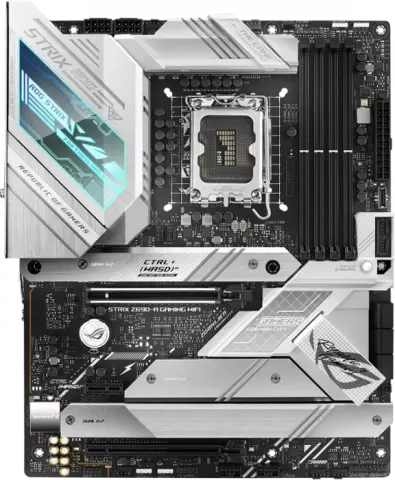

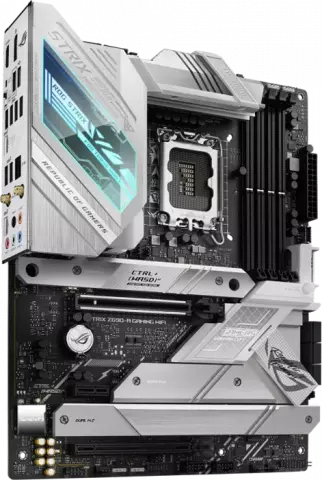

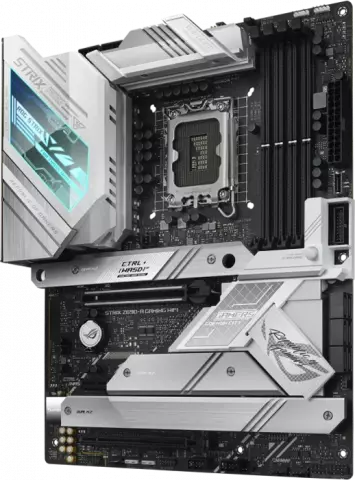

مادربرد ASUS مدل ROG Strix Z690-A WIFI
ASUS ROG Strix Z690-A WIFI
اتمام موجودی
معرفی محصول
با توجه به اهمیت مادربرد بر عملکرد بهتر سیستم، انتخاب مادربرد متناسب با پلتفرم سیستم از اهمیت بالایی برخوردار است. با در نظر گرفتن این مسئله، شرکت‌های مختلفی همچون برند خوشنام و پرطرفدار ایسوس، به ساخت این قطعه بسیار پر اهمیت می‌پردازند. مادربرد ایسوس مدل Asus ROG Strix Z690-A WIFI یکی از زیباترین و قدرتمندترین مادربردهای این برند است که با فرم فاکتور ATX و چیپست Z690 تولید شده است.
استفاده از سوکت LGA1700 در این محصول موجب شده از تمامی پردازنده‌های نسل دوازدهمی اینتل پشتیبانی کند. همچنین از یک مدار VRM قدرتمند 1+16 فاز تشکیل شده که به عملکرد بهتر و پایدارتر پردازنده می‌انجامد. تغذیه این مدار از طریق دو کانکتور 8 پین مقاوم سازی شده موسوم به ProCool ll انجام می‌گیرد.
چهار اسلات DIMM با قابلیت پشتیبانی از 128 گیگابایت حافظه رم DDR5 با پیکربندی دو کاناله برای مادربرد Asus ROG Strix Z690-A WIFI در نظر گرفته شده که امکان پشتیبانی از رم‌هایی با فرکانس حداکثر 6400 مگاهرتز در حالت اورکلاک را دارد. همچنین با پشتیبانی از قابلیت XMP 3.0تجربه عملکرد بهتر و سریع‌تر را برای شما به ارمغان خواهد داشت.
در نظر گرفتن چهار درگاه M.2 و شش پورت SATA 6Gbps دغدغه‌ای برای انتخاب فضای ذخیره سازی سیستم برای شما باقی نخواهد گذاشت. تمامی درگاه‌های M.2 این مادربرد از SSDهای PCIe 4.0 x4 پشتیبانی می‌کنند، البته درگاه اول و سوم از فرم فاکتورهای حداکثر 22110 و درگاه دوم و چهارم از SSDهایی با فرم فاکتور حداکثر 2280 پشتیبانی می‌کنند.
برای نصب کارت گرافیک و سایر کارت‌های توسعه نیز، یک اسلات PCIe 5.0/4.0/3.0 x16 که برای کارت گرافیک‌ها مقاوم سازی شده، یک اسلات PCIe 3.0 x16 با پشتیبانی از x4 و یک اسلات PCIe 3.0 x1 در نظر گرفته شده است.
ایسوس برای مادربرد ROG Strix Z690-A WIFI کانکتورها و هدرهای متعددی در نظر گرفته است. یک هدر 4 پین فن پردازنده، پنج هدر 4 پین فن کیس، یک هدر 4 پین خنک کننده‌های آبی، یک هدر 4 پین فن OPT، سه هدر Addressable Gen 2، یک هدر AURA RGB، جامپر Clear CMOS، یک هدر Front Panel Audio، یک تاندربولت، یک خروجی S/PDIF، یک هدر SPI TPM، یک هدر تنظیم دما، یک کانکتور USB 3.2 Gen 1، یک هدر USB 3.2 Gen 2x2 و دو هدر USB 2.0 از جمله کانکتور و هدرهای مهم این محصول هستند.

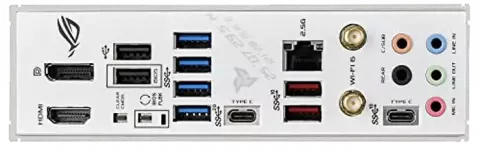

برای دسترسی سریع و راحت، تعدادی پورت بر روی پنل پشتی این مادربرد تعبیه شده که شامل یک پورت USB-C 3.2 Gen 2x2، دو پورت USB 3.2 Gen 2، یک پورت USB-C 3.2 Gen 2، چهار پورت USB 3.2 Gen 1، دو پورت USB 2.0، ماژول wifi با قابلیت پشتیبانی از wifi 6E، پورت HDMI، پورت شبکه 2.5 گیگابیتی، DisplayPort، دکمه Clear CMOS، دکمه BIOS FlashBack و پنج پورت صدا با قابلیت پشتیبانی از صدای 7.1 کاناله است.
مشخصات فنی
| مشخصات عمومی | |
| برند | ایسوس |
| سری | ROG Strix |
| مدل | Z690-A WIFI |
| پارت نامبر | 90MB1AP0-M0EAY0 |
| مشخصات پردازنده | |
| نوع | مبتنی بر Intel |
| نوع سوکت | LGA1700 |
| تعداد سوکت | 1 عدد |
| تراشه | Intel Z690 |
| نسل پردازنده قابل پشتیبانی | نسل دوازدهم و سیزدهم Intel |
| نوع پردازنده | سری Core، سری Pentium Gold، سری Celeron، نسل دوازدهم و سیزدهم Intel |
| فاز تغذيه اي پردازنده | 17 |
| مشخصات حافظه رم | |
| تعداد اسلات | 4 عدد |
| نوع حافظه | DDR5 |
| استاندارد حافظه | 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 Non-ECC Un-buffered Memory |
| حداکثر رم قابل پشتیبانی | 192 گیگابایت |
| معماري حافظه | دو کاناله |
| قابلیت XMP | بله |
| تکنولوژی OptiMem | OptiMem II |
| کارت گرافیک آنبرد | |
| پورت های خروجی تصویر | 1x DisplayPort
1x HDMI |
| خروجی تصویر | رزولوشن 8K : DisplayPort 1.4 با فرکانس 60 هرتز رزولوشن 4K : HDMI 2.1 با فرکانس 60 هرتز |
| ذخيره سازي | |
| تعداد اسلات M.2 | 4 عدد |
| سوکت M2 | پردازنده های نسل دوازدهم اینتل: M.2_1 slot (Key M), type 2242/2260/2280/22110 تراشه Z690 اینتل: M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode) M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes) |
| پورت SATA 6Gb/s | 6 عدد |
| SATA RAID | 0/1/5/10 |
| Intel Optane Memory | بله |
| سایر امکانات | پردازنده های نسل دوازدهم Intel از PCIe 4.0 x4 پشتیبانی می کنند. NVMe RAID : 0/1/5 |
| اسلات و پورت های اضافی | |
| PCIe 5.0 x16(x16 mode) | 1 عدد |
| PCIe 3.0/2.0 x16 (max at x4 mode) | 1 عدد |
| PCIe 3.0/2.0 x1 | 1 عدد |
| صدا | |
| تراشه صدا | ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080 |
| تعداد کانال های صدا | 7.1 کانال |
| تراشه شبکه | |
| مشخصات تراشه شبکه | 1x Intel 2.5Gb Ethernet |
| شبکه بی سیم | Intel Wi-Fi 6E 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) Supports 2.4/5/6GHz frequency band |
| بلوتوث | v5.2 |
| پورت های پنل پشت | |
| پورت HDMI | 1 عدد |
| پورت DISPLAY | 1 عدد |
| پورت USB | 1 * USB Type-C 3.2 Gen 2x2 2 × USB 3.2 Gen2 USB Type-C 3.2 Gen 2 x 1 4 × USB 3.2 Gen1 2 × USB 2.0 |
| پورت شبکه RJ45 | 1 عدد |
| پورت صدا | 5 عدد |
| Wi-Fi | بله |
| دکمه آپديت بايوس | بله |
| دکمه Clear CMOSE | بله |
| مشخصات فنی | |
| فرم فاکتور | ATX |
| کانکتورهای داخلی USB | 1x USB 3.2 Gen 2x2 connector (support USB Type-C)
1x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2x USB 2.0 headers support additional 4 USB 2.0 ports |
| سایر کانکتورهای داخلی | 1x 4-pin CPU Fan header
1x 4-pin CPU OPT Fan header
1x 4-pin AIO Pump header
5x 4-pin Chassis Fan headers
1x 24-pin Main Power connector
2x 8-pin +12V Power connectors
3x Addressable Gen 2 headers
1x AURA RGB header
1x Clear CMOS header
1x CPU Over Voltage jumper
1x 12-1 pin Front Panel Audio header (AAFP)
1x S/PDIF Out header
1x SPI TPM header (14-1pin)
1x 20-3 pin System Panel header with Chassis intrude function
1x Thermal Sensor header
1x Thunderbolt header |
| امکانات اختصاصی | Extreme Engine Digi+
ASUS Thermal Solution
ASUS EZ DIY
AURA Sync
ASUS HYDRANODE
ROG Exclusive Software
ASUS Exclusive Software
Armoury Crate
AI Suite 3
MyAsus
WinRAR
UEFI BIOS
AI Overclocking Guide |
| قابلیت RGB | بله |
| مشخصات فیزیکی | |
| طول | 30.5 سانتیمتر |
| عرض | 24.4 سانتیمتر |
