مادربرد ASUS مدل Pro B660M-C D4-CSM
ASUS Pro B660M-C D4-CSM
اتمام موجودی
معرفی محصول

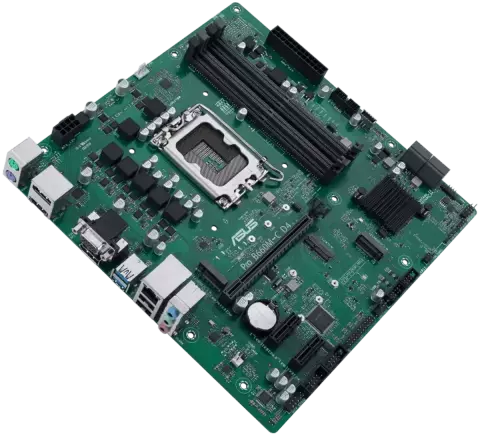

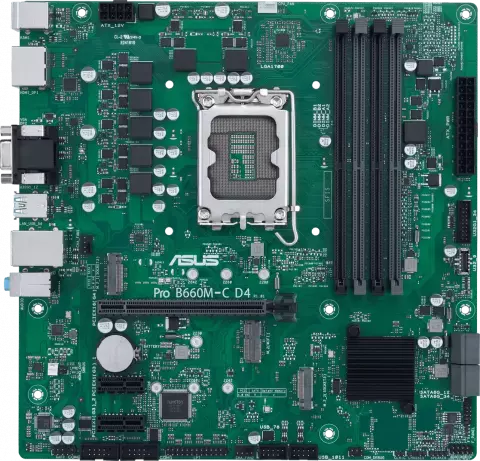

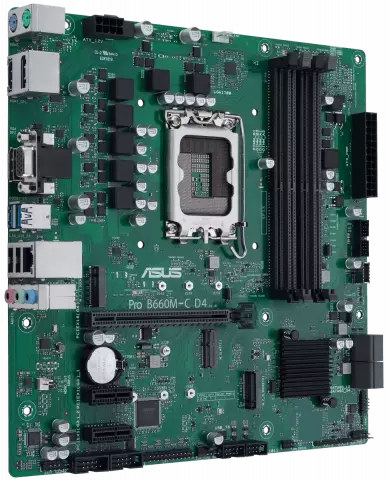

مادربرد Asus مدل Asus Pro B660M-C D4-CSM یکی از محصولات با‌کیفیت این برند بوده که با فرم‌فاکتور microATX تولید شده و جمع‌آوری عناصر مورد نیاز سیستم های اداری و خانگی را به دوش کشیده و برای ادمین های IT، مانیتورینگ و مدیریت شبکه و ارتقاء مسائل امنیتی مناسب است. این مدل از تراشه B660 اینتل، سوکت LGA1700 و پردازنده‌های نسل 12 اینتل پشتیبانی می‌کند. چهار اسلات با قابلیت پشتیبانی 128 گیگابایت حافظه رم DDR4، با معماری دو‌کاناله در این مادربرد قرار گرفته‌اند.
این مادربرد شامل دو اسلات M.2 است که از PCIe نسل چهارم و فرم‌فاکتور 2280 پشتیبانی می‌کنند. یک اسلات PCIe 4.0/3.0 x16، دو اسلات PCIe 3.0 x1 و 4 پورت SATA با سرعت 6 گیگابیت بر ثانیه برای نصب تحهیزات ذخیره‌سازی بر روی این مدل تعبیه شده‌اند.
وظیفه مهم تغذیه پردازنده و همچنین RAM سیستم در این مادربرد برعهده یک مدار تغذیه قدرتمند قرار دارد تا در بار کاری و پردازش‌های سنگین، سیستم با کمبود توان مواجه نگردد. یک کانکتور 8 پین نیز مسئولیت تامین برق پردازنده را بر عهده دارد.
مهم ترین Headerهای به کار رفته در این محصول شامل یک هدر 4 پین فن پردانده، یک USB-C 3.2 Gen 1، یک USB-A 3.2 Gen 1، دو USB-A 2.0، هدر Clear CMOS، کانکتور متداول فرانت پنل، هدرهای LPT ،Mono-out ،SMBUS ،COM debug، هدر اسپیکر و دو پورت سریال (COM) می‌شود.

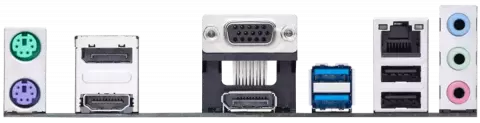

در پنل پشت دو پورت USB-A 3.2 Gen 1، دو پورت USB-A 2.0، یک پورت HDMI، دو ورودی DisplayPort، یک پورت D-SUB، پورت شبکه 1 گیگابیتی، 3 پورت صدا و دو پورت PS/2 جهت اتصال موس و کیبورد دیده می‌شود که تنوع نسبتاً خوبی را برای راحتی کاربران فراهم کرده است.
پشتیبانی از اپلیکیشن ASUS Control Center Express، پشتیبانی از رزولوشن 4K، صدای 7.1 کاناله، ASUS Secure Boot، Self-recovering BIOS، محافظت از جریان بیش از حد و TPM IC onboard از دیگر مشخصات کاربردی این مادربرد به‌شمار می‌آیند.
مشخصات فنی
| مشخصات عمومی | |
| برند | ایسوس |
| سری | PRO |
| مدل | B660M-C D4-CSM |
| پارت نامبر | 90MB19B0-M0EAYC |
| مشخصات پردازنده | |
| نوع | مبتنی بر Intel |
| نوع سوکت | LGA1700 |
| تعداد سوکت | 1 عدد |
| تراشه | Intel B660 |
| نسل پردازنده قابل پشتیبانی | نسل دوازدهم و سیزدهم Intel |
| نوع پردازنده | سری Core، سری Pentium Gold، سری Celeron، نسل دوازدهم و سیزدهم Intel |
| مشخصات حافظه رم | |
| تعداد اسلات | 4 عدد |
| نوع حافظه | DDR4 |
| استاندارد حافظه | 4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC Un-buffered |
| حداکثر رم قابل پشتیبانی | 128 گیگابایت |
| معماري حافظه | دو کاناله |
| قابلیت XMP | بله |
| تکنولوژی OptiMem | بله |
| کارت گرافیک آنبرد | |
| پورت های خروجی تصویر | 2x DisplayPort
1x D-Sub
1x HDMI |
| خروجی تصویر | رزولوشن DisplayPort 1.4 : 4K با فرکانس 60 هرتز رزولوشن HDMI 2.1 : 4K با فرکانس 60 هرتز |
| ذخيره سازي | |
| تعداد اسلات M.2 | 2 عدد |
| سوکت M2 | M.2_1 slot (Key M), type 2242/2260/2280 Intel 12th Gen processors support PCIe 4.0 x4 mode M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4) |
| پورت SATA 6Gb/s | 4 عدد |
| SATA RAID | 0/1/5/10 |
| Intel Optane Memory | بله |
| سایر امکانات | فناوری ذخیره‌سازی سریع (Rapid Storage) اینتل از حافظه‌های Optane اینتل سری H در اسلات‌های M.2 متصل به PCH پشتیبانی می‌کند. |
| اسلات و پورت های اضافی | |
| PCIe 4.0 x16(x16 mode) | 1 عدد |
| PCIe 3.0/2.0 x1 | 2 عدد |
| صدا | |
| تراشه صدا | Realtek 7.1 Surround Sound High Definition Audio CODEC |
| تعداد کانال های صدا | 7.1 کانال |
| تراشه شبکه | |
| مشخصات تراشه شبکه | 1x Intel 1Gb Ethernet ASUS LANGuard |
| پورت های پنل پشت | |
| پورت PS/2 کیبورد | 1 عدد |
| پورت PS/2 موس | 1 عدد |
| پورت D-SUB | 1 عدد |
| پورت HDMI | 1 عدد |
| پورت DISPLAY | 2 عدد |
| پورت USB | 2 × USB 3.2 Gen1 2 × USB 2.0 |
| پورت شبکه RJ45 | 1 عدد |
| پورت صدا | 3 عدد |
| مشخصات فنی | |
| فرم فاکتور | mATX |
| کانکتورهای داخلی USB | 1x USB 3.2 Gen 1 connector (supports USB Type-C)
1x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2x USB 2.0 headers support additional 4 USB 2.0 ports |
| سایر کانکتورهای داخلی | 1x 4-pin CPU Fan header
2x 4-pin Chassis Fan headers
1x 8-pin +12V Power connector
1x Clear CMOS header
2x COM Port headers
1x Front Panel Audio header (AAFP)
1x COM debug header
1x LPT header
1x Mono-out header(with Amp IC)
1x SMBUS header
1x Speaker header |
| امکانات اختصاصی | ASUS EZ DIY
Bespoke Motherboard Design & Business Focused Features
TPM IC onboard
ASUS Exclusive Software
IT Management software supported |
| مشخصات فیزیکی | |
| طول | 24.4 سانتیمتر |
| عرض | 24.4 سانتیمتر |
