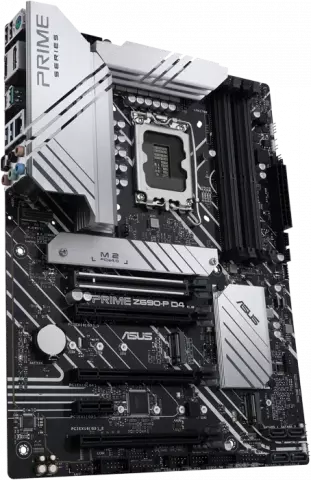

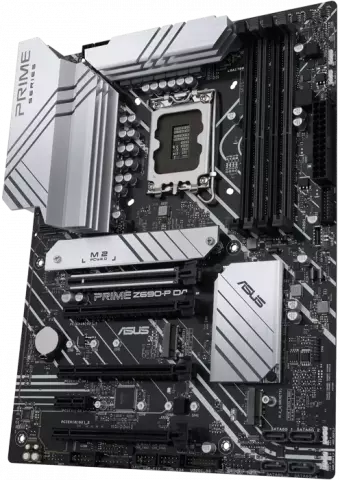

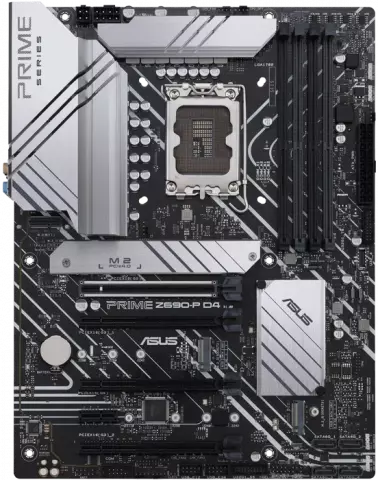

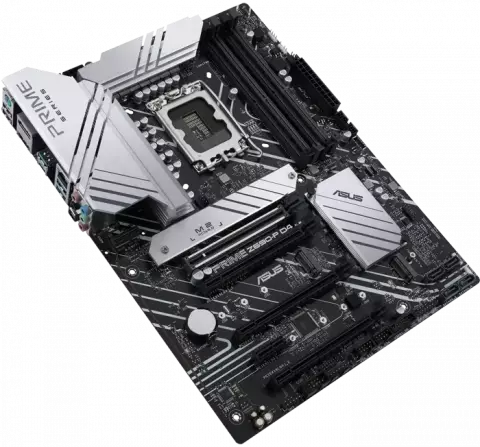

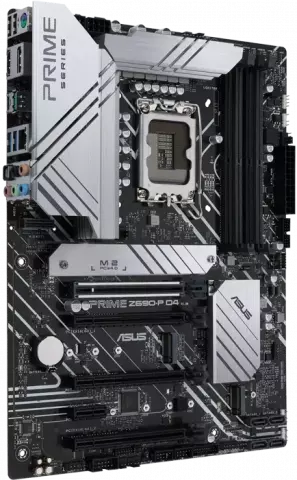

مادربرد ASUS مدل Prime Z690-P D4-CSM
ASUS Prime Z690-P D4-CSM
اتمام موجودی
معرفی محصول
ایسوس یکی از ابرشرکت‌های تولید کننده قطعات کامپیوتری است که محصولات باکیفیتی را برای کاربران عادی، حرفه‌ای و خاص تولید می‌کند. مادربرد ایسوس مدل Asus Prime Z690-P D4-CSM یکی از محصولات این شرکت است که با فرم فاکتور ATX و نورپردازی RGB برای کاربری‌های مهندسی و گیمینگ اقتصادی تولید شده و دارای سوکت LGA1700 است. این مادربرد دارای تراشه Z690 اینتل است و از پردازنده‌های نسل دوازدهم این برند پشتیبانی می‌کند.
این برد دارای 4 اسلات DDR4 است که از پروفایل XMP، معماری دو کاناله و 128 گیگابایت حافظه رم با حداکثر فرکانس 5333 مگاهرتز پشتیبانی می‌کنند. اتصال به منبع تغذیه توسط کانکتورهای 4+8 پین موسوم به ProCool انجام می‌شود که قابلیت انتقال 12 ولت برق به پردازنده را دارا هستند. مدار تغذیه پرقدرت و 15 فازی، با خازن و چوک‌های باکیفیت، عملکرد انتقال برق به پردازنده را به بهترین نحو انجام می‌دهد. این مادربرد پتانسیل بالایی برای اورکلاک کردن پردازنده دارد.
مادربرد Prime Z690-P D4-CSM دارای 3 اسلات M.2 با قابلیت پشتیبانی از PCIe 4.0 x4 برای نصب آسان حافظه SSD است. لازم به ذکر است که اسلات آخر از SATA نیز پشتیبانی می‌کند. چهار پورت SATA 6Gb/s نیز برای نصب هارددیسک و تجهیزات ذخیره‌سازی در نظر گرفته شده است. از دیگر مشخصات ذخیره‌سازی این مادربرد خوش‌ساخت، می‌توان به Intel Optane Memory اشاره کرد.
اسلات‌های توسعه این مادربرد را یک عدد PCIe 5.0 x16، یک عدد PCIe 4.0 x16 (x4 mode)، دو عدد PCIe 3.0 x16 (x4 mode) و یک عدد PCIe 3.0 x1 تشکیل می‌دهند تا انواع کارت توسعه و کارت گرافیک به‌راحتی بر روی آن‌ها نصب شوند.
یک خنک‌کننده جامع که از هدرهای فن، هدر خنک‌کننده آبی، هیت سینک تراشه، هیت سینک VRM و هیت سینک M.2 تشکیل شده است، دمای برد را در تمامی شرایط در بهترین حالت قرار می‌دهد. ایسوس این سیستم را از طریق نرم افزار Fan Xpert 4 قابل تنظیم کرده است. فن‌ها و خنک کننده آبی از طریق UEFI BIOS نیز قابل تنظیم هستند.

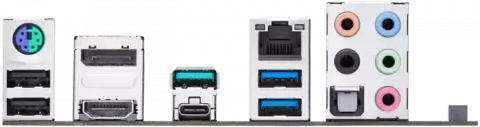

پورت‌های پنل پشت شامل یک پورت مشترک موس و کیبورد (PS/2)، یک پورت HDMI، یک DisplayPort، یک پورت USB-C 3.2 Gen 2x2، یک پورت USB-A 3.2 Gen 2، دو پورت USB-A 3.2 Gen 1، دو پورت USB-A 2.0، یک پورت شبکه 2.5 گیگابیتی، پنج پورت صدا، یک خروجی S/PDIF و یک اسلات V-M.2 (Key E) می‌شود؛ بنابراین از تنوع مناسبی برای اتصال لوازم جانبی برخوردار است. خروجی‌های DisplayPort 1.4 و HDMI 2.1 از رزولوشن 4K با فرکانس 60 هرتز پشتیبانی می‌کنند.
برای معرفی درگاه‌های داخلی این محصول، می‌توان به کانکتور USB-C 3.2 Gen 1، دو هدر USB-A 3.2 Gen 1، دو هدر USB-A 2.0، هدر 4 پین فن پردازنده، هدر 4 پین خنک کننده آبی، هدر Clear CMOS، هدر پورت سریال (COM)، هدر صدای جلویی کیس (Front Panel Audio)، هدر SPI TPM و هدر Thunderbolt اشاره کرد. سه هدر Addressable Gen 2 برای شخصی‌سازی نورپردازی و هدر AURA RGB نیز برای کنترل نورپردازی RGB در نظر گرفته شده است.
دیگر ویژگی‌های مادربرد Z690-P D4-CSM را صدای 7.1 کاناله، ASUS 5X PROTECTION III و AURA Sync تشکیل می‌دهند.
مشخصات فنی
| مشخصات عمومی | |
| برند | ایسوس |
| سری | Prime |
| مدل | Z690-P D4-CSM |
| پارت نامبر | 90MB18P0-M0EAYC |
| مشخصات پردازنده | |
| نوع | مبتنی بر Intel |
| نوع سوکت | LGA1700 |
| تعداد سوکت | 1 عدد |
| تراشه | Intel Z690 |
| نسل پردازنده قابل پشتیبانی | نسل دوازدهم و سیزدهم Intel |
| نوع پردازنده | سری Core نسل سیزدهم Intel
سری Core، سری Pentium Gold، سری Celeron، نسل دوازدهم Intel |
| فاز تغذيه اي پردازنده | 15 |
| مشخصات حافظه رم | |
| تعداد اسلات | 4 عدد |
| نوع حافظه | DDR4 |
| استاندارد حافظه | 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC Un-buffered Memory |
| حداکثر رم قابل پشتیبانی | 128 گیگابایت |
| معماري حافظه | دو کاناله |
| قابلیت XMP | بله |
| تکنولوژی OptiMem | OptiMem II |
| کارت گرافیک آنبرد | |
| پورت های خروجی تصویر | 1x DisplayPort
1x HDMI port |
| خروجی تصویر | رزولوشن 4K : DisplayPort 1.4 با فرکانس 60 هرتز رزولوشن 4K : HDMI 2.1 با فرکانس 60 هرتز |
| ذخيره سازي | |
| تعداد اسلات M.2 | 3 عدد |
| سوکت M2 | پردازنده نسل دوازدهم اینتل: M.2_1 slot (Key M), type 2242/2260/2280/22110 (support PCIe 4.0 x4 mode) تراشه Z690 اینتل: M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) |
| پورت SATA 6Gb/s | 4 عدد |
| SATA RAID | 0/1/5/10 |
| Intel Optane Memory | بله |
| سایر امکانات | NVMe RAID : 0/1/5 |
| اسلات و پورت های اضافی | |
| PCIe 5.0 x16 | 1 عدد |
| PCIe 4.0 x16 (max at x4 mode) | 1 عدد |
| PCIe 3.0/2.0 x16 (max at x4 mode) | 2 عدد |
| PCIe 3.0/2.0 x1 | 1 عدد |
| صدا | |
| تراشه صدا | Realtek 7.1 Surround Sound High Definition Audio CODEC |
| تعداد کانال های صدا | 7.1 کانال |
| تراشه شبکه | |
| مشخصات تراشه شبکه | 1x Realtek 2.5Gb Ethernet |
| پورت های پنل پشت | |
| پورت مشترک موس و کیبورد PS/2 | 1 عدد |
| پورت HDMI | 1 عدد |
| پورت DISPLAY | 1 عدد |
| پورت USB | 1 * USB Type-C 3.2 Gen 2x2 1 × USB 3.2 Gen2 2 × USB 3.2 Gen1 2 × USB 2.0 |
| پورت شبکه RJ45 | 1 عدد |
| پورت صدا | 5 عدد |
| پورت S/PDIF out | 1 عدد |
| سایر پورت ها | 1x V-M.2 slot (Key E) |
| مشخصات فنی | |
| فرم فاکتور | ATX |
| کانکتورهای داخلی USB | 1x USB 3.2 Gen 1 connector (supports USB Type-C)
2x USB 3.2 Gen 1 headers support additional 4 USB 3.2 Gen 1 ports
2x USB 2.0 headers support additional 4 USB 2.0 ports |
| سایر کانکتورهای داخلی | 1x 4-pin CPU Fan header
1x 4-pin CPU OPT Fan header
1x 4-pin AIO Pump header
3x 4-pin Chassis Fan headers
1x 24-pin Main Power connector
1x 8-pin +12V Power connector
1x 4-pin +12V Power connector
3x Addressable Gen 2 headers
1x AURA RGB header
1x Clear CMOS header
1x COM Port header
1x Front Panel Audio header (AAFP)
1x SPI TPM header (14-1pin)
1x 20-5pin System Panel header
1x Thunderbolt header |
| امکانات اختصاصی | ASUS 5X PROTECTION III
ASUS Q-Design
ASUS Thermal Solution
Heatsinks
ASUS EZ DIY
AURA Sync
ASUS Exclusive Software
UEFI BIOS |
| مشخصات فیزیکی | |
| طول | 30.5 سانتیمتر |
| عرض | 23.4 سانتیمتر |
